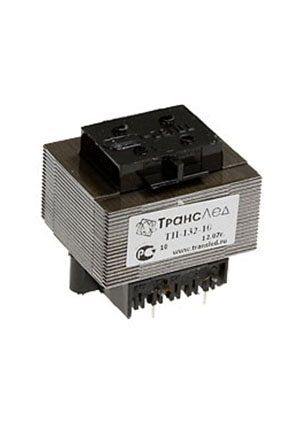

ТП112-10, (ТП132-10) 2х14В 0.25А

На складе: 18 шт в Москве
Нужно больше?

250.00 руб. /шт от 1 шт
221.00 руб. /шт от 10 шт
195.20 руб. /шт от 100 шт

Цены указаны с НДС, наличие указано на 21.05.2019 04:01

10 100
шт
=
250.00
руб.

по 250.00 руб./шт
'

Информация для заказа

Код заказа: 743369853
Производитель: НПК-Комплекс




Тип ТП (открытые)
Напряжение на первичной обмотке, В 220 В/50 Гц
Напряжение I вторичной обмотки, В 14
Напряжение II вторичной обмотки, В 14
Номинальный ток I обмотки, А 0.25
Номинальный ток II обмотки, А 0.25
Выходная мощность, Вт 7.2
Габаритные размеры, мм 43х36х40
Производитель НПК-Комплекс

ТП112-10, (ТП132-10) 2х14В 0.25А (техническая документация из каталога ПЛАТАН)

Документация производителя (datasheet)

Обзор продукции: трансформаторы силовые

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno@platan.ru

Описание

Трансформатор питания для установки в печатную плату и для навесного монтажа. Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками. Трансформатор изготавливается в пожаробезопасном исполнении с термопредохранителем в первичной обмотке и без него.
Трансформатор изготавливается в соответствии с Техническими Условиями НТСК 671121.001ТУ, декларация о соответствии TC N RU Д-RU.AB93.B.01381.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ток холостого хода, не более: 0,03 А
Максимальная мощность: 7,2 Вт

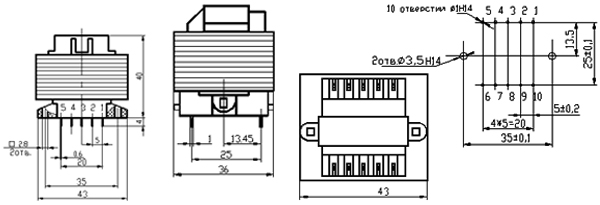

Габаритные размеры: 43 x 36 x 41 мм
Масса: 0,24 кг
FK - термопредохранитель с температурой срабатывания: 125о С
Дополнительное механическое крепление к плате двумя самонарезающими винтами
Класс трудногорючести по UL94: V-0 или V-2
Допустимые отклонение вторичных напряжений: ±5%
Электрическая прочность изоляции:
первичная – магнитопровод 4000 В
первичная – вторичная 4000 В
вторичная – вторичная 600 В
вторичная – магнитопровод 4000 В
Напряжение питания: 220 В ±10%
Частота: 50 Гц ±0,5 Гц
