Е-154, внешний модуль АЦП/ЦАП

(устройства сбора данных)

Е-154 поставляется со склада и/или на заказ.

Внешний модуль ввода-вывода - измерительный модуль АЦП/ЦАП с USB интерфейсом
Программно осуществляется выбор диапазонов измерения, частоты дискретизации. Синхронизация АЦП возможна по внешнему синхросигналу или по уровню входного сигнала. Дополнительно имеются цифровые входы, выходы и 8-ми битный ЦАП.
Установленный на модуле мощный 32-разрядный ARM процессор, работающий на тактовой частоте 48 МГц, доступен для программирования пользователю (на языке Си).
Питание от USB разъема компьютера или внешнего источника питания +5 В

- АЦП: 12 бит / 120 кГц, 8 каналов с общей землей
- ЦАП: 8 бит, 1 канал
- Отношение сигнал/шум 70 дБ
- поддиапазоны входных сигналов: +/-5 В, 1.6 В, 0.5 В, 0.16 В - Синхронизация АЦП
- Цифровые входы/выходы TTL 5 В, CMOS 5/3,3 В: 8/8
- Встроенный процессор ARM AT91SAM7S64 (32 бита, 48 МГц, 16 кБайт ОЗУ)
- габариты: 90x65x36 мм

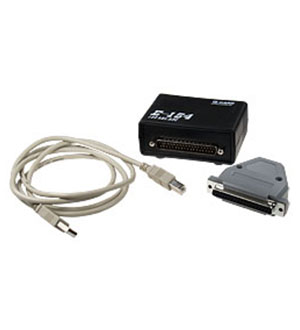

Комплект поставки:
- модуль Е-154
- разъем DB-37F с кожухом
- кабель USB 1.5-1.8 м
- CD-ROM с программным обеспечением и документацией
