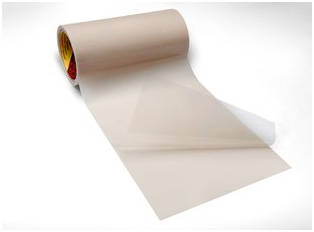

Теплопроводящая лента 8940

06 июля 2017

Купить

Теплопроводящая лента 8940 обеспечивает эффективный теплоотвод от тепловыделяющих компонентов к радиаторам и другим охлаждающим устройствам.
Ленты состоят из носителя с высокой степенью загрузки теплопроводным наполнителем (сополимером), который с двух сторон покрыт термостойким акриловым адгезивом. Помимо теплопроводной функции лента решает и электроизоляционные задачи.

Типичные задачи, которые позволяет решать лента 8940 – это теплоотвод посредством крепления радиаторов к корпусам транзисторов в блоках питания, в блоках управления двигателей, теплоотвод от осветительных светодиодов и лент, автомобильная электроника и др.

Лента 8940 не горючая и соответствует стандарту UL 94 V-0. Благодаря этому лента отличается повышенной термостойкостью. Она достаточна, чтобы использовать ее при волновой пайке без какой-либо дополнительной защиты.  Также, лента выдерживает нагрев до 225 градусов в течение часа, поэтому рекомендована для применения в таких тяжелых применениях, как автоэлектроника.
В чем еще преимущества лент, не поддерживающих горение? Современные печатные платы отличаются высокой плотностью монтажа, минимальными зазорами между платой и корпусом и мощными аккумуляторами и источниками питания. Поэтому нагрев и выгорание компонентов становятся большой головной болью разработчиков. Для возникновения горения необходимо три условия: сильный нагрев, образование горючих газов и кислород. Лента 8940 надежно защищает компоненты от перегрева, не допуская образования горючих газов. Сам клеевой слой и наполнитель также не выделяют горючих газов. Кроме того, лента имеет высокое напряжение пробоя, до 10 кВ.

По сравнению с подложкой 8810 лента 8940 имеет меньшую толщину, 190 мм, и чуть меньшую теплоотдачу, 0,4 Вт/мК. В связи с этим лента более жесткая и предназначена для крепления к ровным поверхностям с незначительными шероховатостями рельефа.

Цвет: бежевый
Носитель: наполненный сополимер
Тип адгезива: модифицированный акриловый адгезив
Тип ленты: двусторонняя клейкая
Толщина ленты: 0,19 мм

Теплопроводность: 0,4 Вт/м × К
Коэффициент термического расширения: 140 ×10-6 мм/°С
Напряжение пробоя: 9,5 кВ
Диэлектрическая прочность: 52,8 кВ/мм
Удельное сопротивление: 2,5х1013 Ом × см
Термоимпеданс: 5,1 °С кв.см/Вт

Прочность на отрыв (90°), алюминиевая поверхность: 5Н/см, 20 мин при 25°С
Прочность на сдвиг: 5,3 МПа, 20 мин. при 25°С
Сила удержания груза: более 10000 мин, 1000  при 25°С
Прочность на разрыв: 6-7 Н/кВ × мм
Термостойкость: нагрев до 225°С в течение часа, волновая пайка
Диапазон рабочих температур: -40…+150°С
