18 марта 2019
Миниатюрные WiFi модули на базе чипа ESP8266EX удобны для разработки и реализации систем умного дома, домашней автоматизации, устройств интернета вещей, их можно использовать совместно с Arduino в качестве замены NRF24L01.

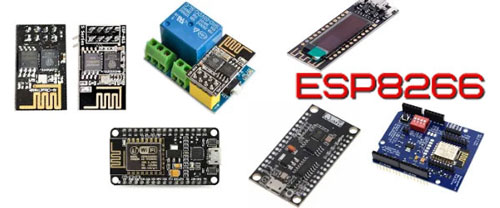

На базе микросхемы реализовано множество модулей.
Модуль ESP-01/01S с чипом ESP8266EX предназначен для связи устройства с беспроводными сетями по WiFi. Это одна из самых популярных моделей. PCB антенна обеспечивает дальность до 400м на открытом пространстве.
На плате размещены чип ESP8266EX, флэш-память объемом 2 МБ, кварцевый резонатор, миниатюрная PCB антенна в виде змейки и два светодиодных индикатора. Микросхема Flash памяти обеспечивает хранение программного обеспечения, которое автоматически загружается в ESP8266EX при подаче питания. Управляющая плата посылает АТ-команды по протоколу UART, Wi-Fi модуль выполняет требуемые операции.
Более поздней модификацией являются модули ESP-07 и ESP-12B. У них меньшие размеры при большем количестве GPIO для взаимодействия с внешними устройствами - 16. В модуле ESP-07 используется керамическая антенна, а ESP-12B – змейка на печатной плате. Связь с компьютером или микроконтроллером осуществляется через последовательный порт с помощью набора AT-команд.
Характеристики модуля ESP-07
Для подключения модулей к компьютеру или контроллерам Arduino удобно использовать переходник ESP-01W USB-UART.
