Murata: самый миниатюрный энкодер microES

25 января 2018
microES

microES

Компания Murata Manufacturing Co., Ltd. разработала ультраминиатюрный поворотный контактный энкодер – microES, который на сегодняшний день является самым портативным энкодером в мире. Новинка предназначена для умных часов, наушников с поддержкой Bluetooth и «смарт-очков».
Все современные носимые устройства имеют два основных требования к системе пользовательского интерфейса: миниатюрность и превосходная работоспособность. Разработка нового энкодера micro ES была нацелена на удовлетворение обоих этих требований. Прецизионная технология производства и особая конструкция компонента позволили интегрировать поворотный энкодер с тактовым переключателем, благодаря чему удалось реализовать компонент размером 3.4х3.2х2.3 мм с двухфазным импульсным выходным сигналом, нажимной кнопкой и тач-детектором.

Технические характеристики

Энкодер
Наименование: SVM3A012A0A00R00
Выход: 2 выхода – А фаза и В фаза
Выходной счетчик: 6 импульсов/360 градусов, на одну фазу
Разница фаз: 15 градусов
Тактовый переключатель
Усилие: 1.6±0.5N

Форма выходного сигнала

microES

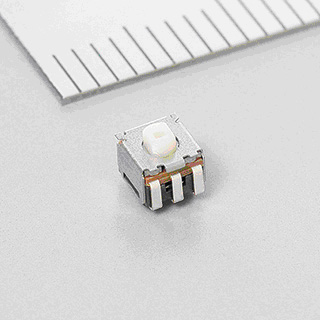

Внешний вид

microES

Пример применения

microES
