OS-CON конденсаторы. 3-е поколение электролитических конденсаторов

05 июля 2016

Купить

OS-CON

OS-CON

OS-CON конденсаторы – это алюминиевые конденсаторы с органичным полупроводниковым электролитом, который выполняет функцию проводящего катода (Organic SemiCONductor). Такой материал был впервые применен компанией Panasonic в промышленном масштабе.

Историческая перспектива развития электролитических конденсаторов начинается с изобретения электролитического алюминиевого конденсатора с жидким электролитом в 1908 году компанией GE. Второе поколение конденсаторов открывается танталовыми конденсаторами, созданными в 1953 году W.E. и Sprague. В 1982 году компания Sanyo разработала алюминиевые конденсаторы с твердым полупроводниковым электролитом (OS-CON). Это открыло третье поколение компонентов.

Основные отличительные свойства OS-CON конденсаторов:
сверхнизкое ESR, близкое к пленочным конденсаторам
ESR стабильно в широком диапазоне рабочих температур
широкий температурный диапазон, от -55 до 105°С
широкий частотный диапазон
стойкость к высоким токам пульсаций
долгий срок службы
Благодаря таким уникальным свойствам OS-CON конденсаторов можно использовать компоненты с меньшей емкостью (по сравнению со стандартными электролитическими конденсаторами).

Сравнительные характеристики электролитических конденсаторов:

  Высокая частота Диапазон рабочих температур Стойкость к токам пульсаций Срок службы
Алюминиевые CB CB B CB
Танталовые B B C AB
OS-CON A A A AB

Сравнение приводится для конденсаторов  25В 10 мкФ: A=отлично; B=нормально;  C=плохо

OS-CON

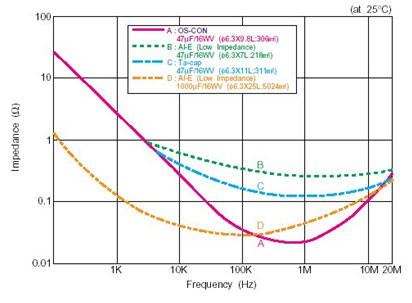

Заметьте, что на частоте 100 кГц OS-CON конденсаторы на 47 мкФ имеют такое же значение ESR, что и электролитический конденсатор с низким импедансом на 100 мкФ.
Также, можно уменьшить число индуктивностей или вообще их удалить, отказаться от байпасных конденсаторов и сократить шумы. Особые преимущества OS-CON конденсаторы получат в новых разработках, где можно учесть их преимущества с самого начала.

OS-CON

OS-CON

SMT конденсаторы

Серия Высоконадежные Низкопрофильные Общего применения С низким ESR
SVPD SVPB SVP SVPS SVQP SVPA
Срок службы на высоких температурах 125°С/2000 ч 105°С/1000 ч 105°С/2000 ч 105°С/5000 ч 125°С/1000 ч 105°С/2000 ч
Диапазон номинального напр-я, В пост.тока 10-35 2.5-20 2.5-20 4-25 4-20 2.5-20
Диапазон емкостей, мкФ 8.2-82 15-120 3.3-1500 10-680 22-220 10-820
ESR диапазон, мОм 28-70 35-45 12-260 20-200 35-60 19-40
Типоразмер C6, E7, F8, E12, F12

C5, C55

A5, B6, C6, E7, F8, E12, F12

A5, B6, C6, E7, E8

C6, E7

B6, C6, E7, F8

Item С низким ESR Со сверхнизким ESR Высокого напряжения Сверхвысокого напряжения
SVPC SVPE SVPG SVPK SVPF SXV
Срок службы на высоких температурах 105°С/2000 ч

105°С/2000 ч

105°С/5000 ч

105°С/2000 ч

105°С/5000 ч

105°С/5000 ч

Диапазон номинального напр-я, В пост.тока 2.5-16

2-16

16-25

50

16-50

63-100

Диапазон емкостей, мкФ 39-2700 150-1200 15-270 22 10-1000 15-33
ESR диапазон, мОм 9-35 8-20 8-30 35 12-40 25-40
Типоразмер B6, C6, E7, E12, F12 B6, C6, C10, F12 B45, C10 C6 B6, C6, E7, E12, F12 E12

Радиальные конденсаторы

Серия Общего применения Со сверхнизким ESR Высоковольтные Сверхвысоковольтные
SEP SEPC SEPF SEQP SXE
Срок службы на высоких температурах 105°С/3000ч 105°С/5000 ч 105°С/5000ч 125°С/1000 ч
(105°С/5000 ч)
105°С/5000 ч
Диапазон номинального напр-я, В пост.тока 2.5-20 2.5-16 16-35 4-32 63-100
Диапазон емкостей, мкФ 22-1500 100-2700 22-1000 6.8-1200 15-33
ESR диапазон, мОм 12-60 5-24 12-35 12-100 25-40
Типоразмер C6, E7, F8, E12, F13 B9, C55, C6, C7, C9, E7, E9, E12 C55, C6, E7, E12, F13 C6, E7, F8, E12, F13 E12

Система обозначений

6 SVPS  47 M
1    2        3

1. Номинальное напряжение, В
2. Серия
3. Номинальная емкость, мкФ

Преимущества OS-CON конденсаторов

Низкое ESR: достигается благодаря использованию проводящего полимерного электролита
Пригодны для использования как развязывающие конденсаторы, поскольку их импеданс имеет идеальные частотные характеристики
Пригодны для использования как сглаживающие конденсаторы, выдерживают высокие токи пульсаций, что позволяет уменьшить габариты импульсных источников питания
Пригодны для использования как резервные конденсаторы в цепях с высоким током потребления на высоких скоростях.
Долгий срок службы
Некоторые серии конденсаторов имеют расширенный срок службы до 50,000 часов при 85 градусах, поэтому могут использоваться в промышленном оборудовании
Отличные температурные характеристики
Параметр ESR имеет стабильные значения во всем диапазоне рабочих температур, от -55 до 105 (частично до 125) градусов.
Широкий диапазон номинальной емкости
Диапазон емкостей составляет от 1 до 2700 мкФ.
Высокое напряжение, высокая надежность
