DIP-IPM интеллектуальный модуль в сверхкомпактном корпусе

11 сентября 2017

Купить

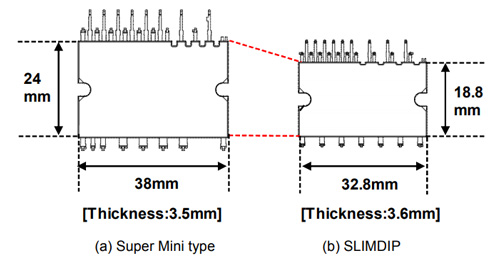

Компания Mitsubishi Electric представила новый DIP-IPM интеллектуальный модуль в сверхкомпактном корпусе, который получил название SLIM-DIP-L. Корпус IGBT модуля на 30% меньше модулей с аналогичным функционалом. Использованные в конструкции модуля кристаллы последнего поколения RC-IGBT (Reverse Conducting IGBT) за счет низких потерь позволили достичь существенной экономии электроэнергии. При этом расположение выводов и встроенные функции модуля делают разработку инвертора как никогда простой.

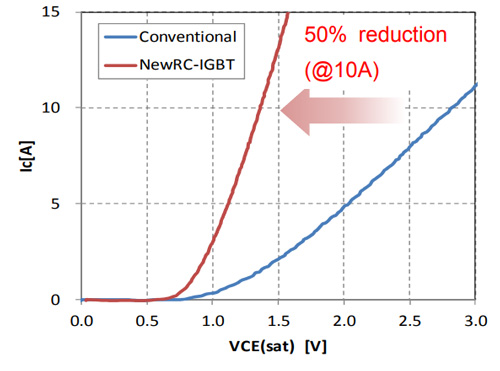

Инновационные кристаллы RC-IGBT 7го поколения позволили в 2 раза уменьшить напряжение коллектор-эмиттер в открытом состоянии. Максимальный выходной ток достигает 7А при 5кГц и 4А при 15кГц.

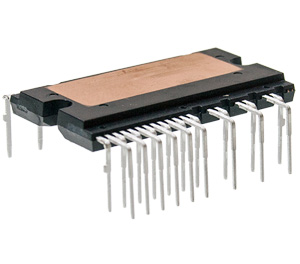

SLIM-DIP-L

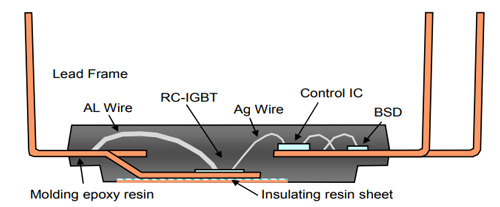

Интеллектуальные модули SLIM-DIP-L отличаются высокой степенью интеграции, они имеют прямой диод на IGBT кристалле и токоизмерительный резистор, благодаря чему число внешних компонентов обвязки сведено к минимуму – к одному бутстрепному конденсатору для питания верхнего плеча транзисторов. Кроме того, модули имеют интегрированную схему мониторинга температура с аналоговых выходом для подключения к контроллеру.
Модули SLIM-DIP-L предназначены для разработки трехфазных инверторных приводов малой мощности, до 1.5 кВт с питанием 100-240 В АС (400 В DC), которые используются, преимущественно, в электротоварах бытового назначения, включая кондиционеры, стиральные машины, холодильники и др.

Встроенные функции для преобразователя мощности:

RC-IGBT мост 600В/15А для трехфазного DC-AC преобразования мощности
Встроенный бутстрепный диод с токоограничительным резистором
Открытые эмиттеры на N-стороне для измерения тока

Встроенные функции защиты и управления:

Для P-стороны: схема управления, высоковольтный сдвиг уровня, защита от пониженного напряжения
Для N-стороны: схема управления, защита от пониженного напряжения, защита от короткого замыкания, защита от перегрева
Сигнал ошибки: при возникновении КЗ, пониженного напряжения или перегрева
Термомониторинг: выход температуры с аналоговым сигналом
Входной интерфейс: 3-5 В

Технические характеристики:

Напряжение питания: 450 В макс.
Напряжение коллектор-эмиттер: 600 В
Ток коллектора: 15 А
Температура перехода: -30…150С
Температура корпуса: -30..100С
Напряжение изоляции: 2000 В rms
Схема управления: 20 В
Габаритные размеры: 32.8х18.8х3.6 мм

Модуль SLIMDIPL доступен со склада Платана и предлагается конкурентоспособной цене.
