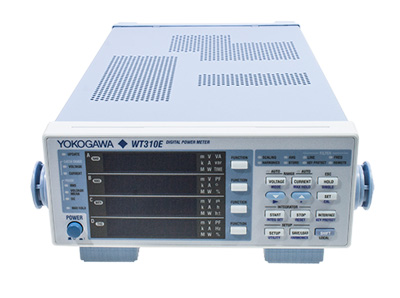

Анализаторы мощности WT300E Yokogawa

11 августа 2017

Купить

Проверить оборудование на соответствие мировым стандартам энергопотребления, проверить потребление в режиме standby, оценить мощность при индуктивных нагрузках приводов или измерить потребление светодиодной системы освещения помогут анализаторы мощности японской фирмы Yokogawa WT300E.
Измерители мощности Yokogawa точно измеряют характеристики электрической мощности приборов, которые генерируют, преобразуют или потребляют электричество. Они предназначены для измерений напряжения и силы переменного и постоянного тока, электрической мощности и электроэнергии, частоты сигналов переменного тока, коэффициента мощности, угла сдвига фаз, анализа гармоник, а также для обработки измеренных параметров.

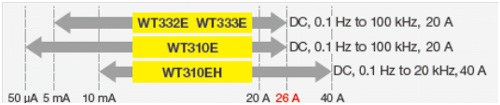

В серию WT300E входят несколько моделей:

WT310E – 1 вход 20А
WT310EH – 1 вход до 40А
WT332E – 2 входа 20А
WT333E – 3 входа  20А

Перечислим основные особенности анализаторов мощности WT300E:

Наивысший уровень точности измерения мощности для малогабаритных приборов (45 – 66 Гц), ±(0,1% от показаний, +0,05% от диапазона)
Влияние нагрузочной характеристики при нулевом коэффициенте мощности улучшилось в 2 раза, ±0,1% от полной мощности
При уменьшении скорости вращения электродвигателя результаты измерений могут быть сильно искажены. Приборы серии WT300E могут отслеживать флуктуации входных частот электродвигателя путем автоматического изменения частоты обновления данных, 10/20 с или АВТО, когда цикл входного сигнала обнаруживается автоматически.
Для сильно искаженных входных сигналов добавлена опция «пик-фактор 6А», она включается автоматически и обеспечивает быстрый переход между диапазонами измерений, от 2 до 260% диапазона. Т.е. в этом режиме максимальная нагрузка по напряжению и току на входе увеличивается до 260% диапазона. В случаях, когда требуется высокое разрешение, такой режим позволит предотвратить частое переключение диапазонов.
Приборы имеют самые широкие коммуникативные функции. Интерфейсы USB и RS-232 поставляются в стандартной комплектации. Опция Modbus/TCP улучшает возможности связи с ПЛК или системой FA/PA. Появилась возможность подключения к EtherCAT через серийно выпускаемые преобразователи.



Ключевые характеристики

Базовая погрешность:
  50/60 Гц: ±(0,1% от показаний + 0.05% от диапазона)
  Пост.ток: ±(0,1% от показаний + 0.2% от диапазона)
Диапазон измерения напряжений 15/30/60/100/150/300/600 В
Диапазон измерения тока:
    5m/10m/20m/50m/100m/200m/0.5/1/2/5/10/20 A (WT310E)
    0.5/1/2/5/10/20 A (WT333E)
Фактический диапазон входного сигнала: от 1%  до 130%
Диапазон частот: постоянный ток, от 0.1 Гц до 100 кГц
Частота дискретизации: 100 кВыб/с, 16 бит
Анализ гармоник: 10 - 1.2 кГц, до 50-го порядка
Функция MATH: +, -, *, /, кдп, средняя активная мощность, вычисление пик-фактора (CF)
Влияние коэффициента мощности: ±0,1% от полной мощности для 45-66 Гц при нулевом КМ
Частота обновления: 100мс /250 мс/500 мс /1 с/2 с/5 с/10 с/20 с, Авто
Расширенные функции передачи данных: USB, GP-IB/RS-232 (по умолчанию), Ethernet /MODBUS (опция)
Объем внутренней памяти: 600 выборок макс.
Режим счетчика для интеграции измерения во времени (Ah, Wh)
Функция автоматического изменения частоты обновления данных для изменяющегося входного сигнала
Функция автоматического выбора диапазона измерения потребляемой мощности
Одновременное измерение в нормальном режиме и режиме измерения гармоник
Одновременное проведение обычных измерений и измерений гармоник
Функция измерения пиковых значений
Режим измерения напряжения (RMS, MEAN, DC)
Бесплатное ПО WTViewerFreePlus
Дисплей: 4 светодиодных дисплея, 7 сегментов каждый
Гарантия: 3 года
Габаритные размеры: 213х88х379 мм (WT310E), 213х132х379 (WT333E)
Вес: 3/5 кг
