DC-DC преобразователи DPA-Switch

15 января 2016

Купить

Компания Power Integrations – признанный лидер по производству высоковольтных микросхем для применения в импульсных источниках вторичного электропитания.

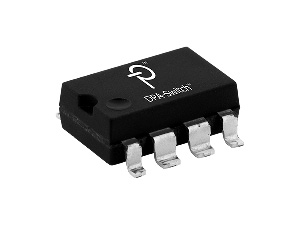

DPA-Switch

DPA-Switch

DPA-Switch - это преобразователи постоянного напряжения для питания через Ethernet и источников питания телекоммуникационного оборудования. Это высокоинтегрированное решение для построения DC-DC преобразователей напряжения с изолированным выходом при входном напряжения 24/48 В пост.тока (16-75В) мощность 18, 35, 70 и 100 Вт.

Семейство DPA-Switch использует топологию TOP-Switch, в состав которой входят силовой полевой транзистор, схема ШИМ-управления, блоки защиты (в том числе и термозащиты с гистерезисом) и другие схемы управления. Основные параметры микросхем имеют малую температурную зависимость и абсолютную погрешность, что значительно упрощает разработку преобразователей напряжения.

Входное постоянное напряжение 36-75В (прямоходовая топология)
Наименование Общая мощность рассеивания ИС Максимальная выходная мощность
0.5Вт 1Вт 2.5Вт 4Вт 6Вт
DPA422 7.5 Вт 10 Вт 10 Вт
DPA423 12 Вт 16 Вт - - - 18 Вт
DPA424 16 Вт 23 Вт 35 Вт - - 35 Вт
DPA425 23 Вт 32 Вт 50 Вт 62 Вт   70 Вт
DPA426 25 Вт 35 Вт 55 Вт 70 Вт 83 Вт 100 Вт
Входное постоянное напряжение 36-75В (обратноходовая топология)

Наименование Общая мощность рассеивания ИС Максимальная выходная мощность
0.5Вт 1Вт 2.5Вт 4Вт
DPA422 6.5 Вт 9 Вт 9 Вт
DPA423 9 Вт 13 Вт - - 13 Вт
DPA424 10 Вт 14.5 Вт 18 Вт 24 Вт 26 Вт
DPA425 - - - 25.5 Вт 52 Вт

Преимущества решений DPA-Switch от PI:

1) Микросхемы DC-DC преобразователей DPA-Switch – это высокоинтегрированное решение
Применение одной микросхемы DPA-Switch заменяет до 50 дискретных внешних компонентов, что, безуслосно, снижает габариты и стоимость изделия. Также, микросхемы интегрируют высокочастотный полевой транзистор 220 В с ШИМ-управлением.
2) Гибкость разработки преобразователя напряжения
Применение микросхем позволяет полностью отказаться от внешних схем контроля тока. Устройства имеют самые широкие функции защиты: автоматический перезапуск после срабатывания защиты по КЗ и обрыва обратной связи, защитное отключение при перенапряжении, контроль повышенного и пониженного напряжения на затворе внешнего синхронного выпрямителя, термозащита с гистерезисной характеристикой и др.

Все конфигурации доступны с помощью трех выводов микросхемы. Разработчик может выбрать фиксированную частоту преобразователя 300 или 400 кГц, а также использовать как прямоходовую, так и обратноходовую топологию. Компоненты выпускаются как в корпусах для поверхностного монтажа (суффикс G), так и для монтажа в отверстия платы (суффикс Р). Для высокомощных преобразователей предусмотрен корпус с улучшенным теплоотводом TO-263-7C (суффикс R).
Другие полезные функциональные особенности микросхем включают:
широкий диапазон входного напряжения, от 16 до 75 В
интегрированная схема плавного запуска, который ограничивает пиковые значения напряжения и тока при включении
возможность работы в дежурном режиме standby с малым током потребления
установка порогового тока путем внешнего программирования
пропуск цикла для стабилизации напряжения с нулевой нагрузкой
подключение теплоотводящей площадки снижает уровень электромагнитных помех

3) Технология энергосбережения EcoSmart
Преобразователи DPA-Switch отличаются сверхмалым потреблением в режиме холостого хода и имеют опцию пропуска цикла при малой нагрузке для повышения эффективности преобразования на холостом ходу.

Таким образом, несомненными достоинствами микросхем DPA-Switch являются высокая надежность, высокая эффективность преобразования, низкая стоимость и минимальное число внешних компонентов обвязки.

Область применения

Приложения с питанием через сеть Ethernet (PoE), VoIP-телефоны, WLAN, камеры наблюдения
Оборудование центральных телекоммуникационных станций: xDSL, ISDN, PABX
Распределенные архитектуры питания (шины 24В/48В)
Промышленное управление

Типовая схема включения
