Термоусадка Versafit V2

27 мая 2015

Купить

Компания TE Connectivity является одним из лидеров рынка в сегменте производства термоусадочной трубки уже более 50 лет. Технология Crosslinking была разработана компанией Raychem в 50х годах прошлого века и позволяет нагревать трубку выше точки размягчения без плавления и утечки.
Каждая серия термоусадки TE Connectivity выполнена из особого материала или соединения, которое призвано решать определенные задачи и функции. Основной метод – радиационная вулканизация посредством ускорителей электронов.

Термоусадочная трубка

Термоусадочная трубка

В линейку продукции TE Connectivity входят:
термоусадка с одним слоев
термоусадка с дополнительным клеевым слоем
термоусадка для тяжелых условий эксплуатации
специализированная продукция.
Например, в портфолио компании можно найти трубку с коэффициентом усадки 8:1 или трубку с температурой плавления 260 градусов. Основные серии трубок представлены в таблице.

Категория трубки Тип Серии
Однослоевая Очень гибкая LSTT, VERSAFIT (V2, 3X, V4)
Гибкая BRST, DCPT, RP-4800, CGPE-105, RNF-100, TUGA, CGPT, RNF-3000
Полужесткая CRN, RT-3
Двухслоевая Полугибкая

ATUM, DWP-125, HTAT

Гибкая CGAT, PTCM, TAT-125, DWTC, RPPM
Полужесткая DSPL, ES2000, SCL, ES1000, FL2500, SCT, RBK, QSZH
Для тяжелых условий эксплуатации Эластомеры DR-25, NTFR, RW-200, RW-200-E, SFR, SRFR, URHR
Фторполимеры

RT555, RT-770, RT-780, RT-790

Однослоевая термоусадка – самый распространенный тип трубки. Она различается по гибкости (от очень гибкой до полужесткой), толщине стенки (тонкая, средняя и толстая), стойкости к горению и цветовой гамме.
Обычно такая трубка выполнена из полиолефина, который отличается низкой температурой плавления, поэтому такую трубку хорошо использовать при работе с компонентами, чувствительными к темературным воздействиям.
Термоусадочную трубку с тонкой стенкой хорошо использовать при высокой плотности монтажа, где расстояние между компонентами ограничено. Также такая трубка гораздо быстрее усаживается, что сокращает время монтажа и риск повреждения чувствительных компонентов.

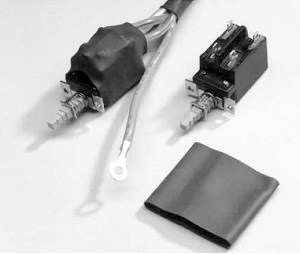

Представляем недорогую термоусаживаемую трубку Versafit V2 для изоляции клемм, защиты компонентов и связки проводников. Ее можно использовать для:
герметизации кабельных соединений,
защиты проводов от механических повреждений, вибраций и попадания химически агрессивных соединений
разгрузки натяжения кабеля,
решения задач идентификации и цветовой маркировки,
улучшения внешнего вида изделия.

Термоусаживаемая трубка серии Versafit V2 производства TE Connectivity имеет низкую температуру усадки, от 70оС, что удобно при работе с компонентам, чувствительными к температурным режимам. Трубка выполнена из полиолефина без использования вредных фенилбензолов РВВ и РВВО. Трубка Versafit V2 является бюджетной разновидностью трубки Versafit, отличающейся меньшей температурой усадки и более узким диапазоном рабочих температур.

Особенности

коэффициент усадки 2:1
низкая температура усадки уменьшает время монтажа и снижает риск повреждения чувствительных к температуре компонентов
высокая гибкость и эластичность, трубка не сморщивается при изгибе
невоспламеняемая
улучшенная термостабильность, высокая стойкость к физическим воздействиям
не содержит вредных для экологии фенилбензолов
соответствие RoHS

Преимущества термоусадки TE Connectivity

долгий срок службы
долгий жизненный цикл продукции (малые шансы на то, что товар будет снят с производства)
срок хранения на полке более 5 лет
малый вес и малые размеры удобны для хранения
удобство установки с помощью горячего воздуха или ИК промышленного оборудования
хорошая повторяемость формы
соответствие международным стандартам
широкий диапазон типоразмеров
различные виды упаковки в зависимости от объема поставки и способы перевозки

Технические характеристики

Минимальная температура нагрева: 70°C
Минимальная температура усадки: 90°C
Диапазон рабочих температур: -30…125°C

Размер Внутенний диаметр, мм Толщина стенки, мм
без нагрева после нагрева без нагрева после нагрева
1.0 1.5 0.50 0.20 0.33
1.5 2.1 0.75 0.20 0.35
2.0 2.6 1.00 0.25 0.43
2.5 3.1 1.25 0.25 0.43
3.0 3.6 1.50 0.25 0.43
3.5 4.1 1.75 0.25 0.43
4.0 4.6 2.00 0.25 0.43
5.0 5.6 2.50 0.30 0.56
6.0 6.6 3.00 0.30 0.56
7.0 7.9 3.50 0.30 0.56
8.0 8.6 4.00 0.30 0.56
9.0 9.6 4.50 0.30 0.56
10.0 10.4 5.00 0.30 0.56
11.0 11.4 5.50 0.30 0.56
12.0 12.7 6.00 0.30 0.56
13.0 13.5 6.50 0.35 0.66
14.0 14.4 7.00 0.35 0.68
15.0 15.7 7.50 0.35 0.68
16.0 16.9 8.00 0.35 0.68
18.0 19.0 9.00 0.40 0.76
20.0 21.4 10.00 0.40 0.76
22.0 23.2 11.00 0.45 0.89
25.0 26.8 12.50 0.45 0.89
27.0 28.2 12.50 0.45 0.89
28.0 30.0 14.00 0.45 0.89
30.0 32.1 15.00 0.45 0.89

Система обозначений

V2 – 3.0 – 0
1      2        3
1. Серия
2. Размер трубки (см. таблицу)
3. Цвет: 0 – черный, 9 – белый, 2 – красный, 6 – синий, 4 – желтый, 5 – зеленый
