UMG103 – измеритель параметров электросети

15 июня 2015

Купить

UMG103 - это универсальный измеритель параметров электрической сети и прибор для измерения активной энергии по классу точности 0,5S. В арсенале прибора находятся более 200 электрических параметров, включая высшие гармоники, максимальные и минимальные значения, параметры мощности.

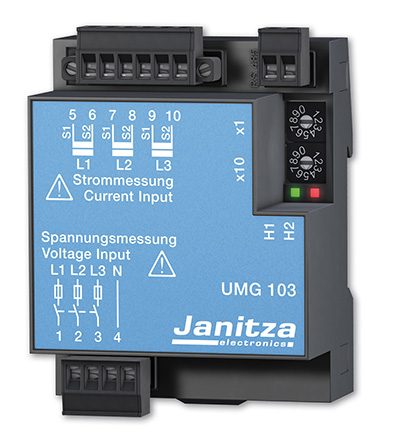

UMG103

UMG103

Основные задачи, которые решает прибор:

измерение и проверка электрических параметров в распределительных системах
недорогое решение для сбора данных
мониторинг граничных значений и сбор данных для систем диспетчеризации зданий

Для того чтобы воспользоваться расширенным функционалом современных измерительных систем, необходима возможность интерфейсного соединения устройств и обмен данными. По этой причине UMG103 не имеет дисплея, достаточно два светодиодных индикатора, которые показывают рабочий статус прибора. Весь сбор данных осуществляется через RS485/Modbus интерфейс.
Прибор предназначен для установки на DIN-рейку в распределительные щиты, что позволяет экономить место.

Функционал UMG103 достаточен для сбора данных об энергопотреблении отдельных участков систем диспетчеризации зданий. Для формирования законченной системы контроля эти приборы обычно используются вместе с анализаторами мощности высокого класса, такими как UMG604 или UMG508. Измерители UMG103 отвечают за локальные измерения, а головные устройства сбора данных аккумулируют данные и предоставляют их в удобных для пользователя форматах (например, на веб-странице в интернете).

Вот несколько сценариев применения UMG103:

Подключить прибор через переходник RS-485 – USB напрямую к компьютеру с установленной программой GridVis для считывания и анализа данных

Подключить прибор к одному прибору UMG604, который через сетевой коммутатор подключен к ПК. Анализатор мощности UMG604 имеет встроенный Modbus/Ethernet шлюз с интегрированным веб-сервером, благодаря чему все данные можно просмотреть на домашней странице прибора в интернете. Таким образом, можно удаленно собирать данные о стоимости электроэнергии в офисах или торговых центрах, контролировать параметры от фидеров к распределительным щитам.

Подключить прибор к одному прибору UMG604, установленному в распределительном щите

Особенности UMG103

Измерение в TN и TTсетях
3 входа измерения напряжение (300В CATIII), 3 входа измерения тока
Непрерывное сканирование измеряемых входов напряжения и тока
Высокая точность измерения, эффективный класс энергии 0.5; U/I, 0.2%
Анализ гармоник до 25ой включительно
Включает ПО GridVis
RS 485 (Modbus RTU, slave)
Установка на DIN-рейку 35мм
Подходит для монтажа в распределительных щитах

Технические характеристики

Описание  Тип Код заказа
Универсальный измерительный прибор 50/60Гц
трансформаторы тока: ...1/А...5/А
UMG 103 52.18.001
Измерительный диапазон
Напряжение фаза-нейтраль 50-240В AC
Напряжение фаза-фаза  85-415В АС
Входной ток (трансформаторы CTs: ...1A/...5A) 0.001...7.5А
Частота 45...65 Гц
Основные технические характеристики
Категория электрозащиты CAT III  300 В AC
Номинальное напряжение Трехфазная 4-проводная система макс. 240 В / 415 В
Частота сканирования  5,4 кГц на канал
Квадранты
Вес   150 г.
Габаритные размеры   71.5×90×46 мм
Монтаж   35 мм DIN рейка
Температура эксплуатации   −10…55°C
Температура хранения

−20…70°C

Класс защиты Соответствует EN 60529 IP20
Подключаемые проводники (U/I) Одножильный, многожильный,
с кабельным наконечником

0,08-2,5 мм2,
1,5 мм2
Измерительные параметры, точность измерения
Напряжение  L1, L2, L3, L1-L2, L2-L3, L1-L3
Ток L1, L2, L3, N (ток нейтрали рассчитывается) 0,2%
Активная, реактивная и полная мощность L1, L2, L3, сумма 0,4%
cos φ, коэффициент мощности L1, L2, L3, сумма
Активная или реактивная энергия  индуктивная или емкостная  Класс 0.5S (кВт)
Частота L1, L2, L3 ±0,1%
Среднее значение   да
Минимальное или максимальное значение   да
Счетчик времени наработки   да
Измерение качества электроэнергии
Гармоники с 1 по 25  ток, напряжение, L1, L2, L3  0,5%
 Коэффициент искажения THD-U в % L1, L2, L3  0,5%
 Коэффициент искажения THD-I в % L1, L2, L3  0,5%
Связь
Интерфейсы
RS 485  до 115,2kbps  да
Протокол
 Modbus RTU/slove   да
