30.5 миллиметровый вольтметр истинного среднеквадратичного действующего значения переменного напряжения с автономным питанием

30 декабря 2013

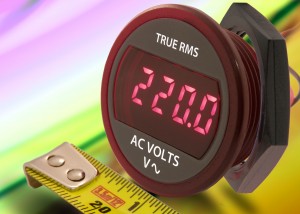

Компания Murata Power Solutions представила новинку – "нанометр" DMR20-1-ACV, который является автономным ярким четырехразрядным вольтметром на светодиодах. Этот вольтметр переменного тока может измерять истинное среднеквадратичное действующее значение на своем входе от 85 до 264 В переменного тока с разрешающе способностью в 0.1 В. Разработанный для абсолютно автономной работы, недорогой двухпроводный вольтметр не требует никаких дополнительных компонентов или соединений, кроме измеряемого напряжения переменного тока. Он способен точно измерять квази-синусные источники переменного тока с таким сигналом на входе, как модифицированная двухступенчатая или трехступенчатая синусоида, обычный синус, треугольная или четырехугольная волна.

Вольтметр соответствует промышленному стандарту по маслонепроницаимости, имеет четырехразрядный дисплей размером 30 и 30.5 мм (1,2 дюйма), размещен в прочном круглом корпусе из поликарбоната, который обеспечивает защиту прибора от пыли, влажности, вибрации и ударов. Он поставляется с резиновой прокладкой из EPDM (каучук на основе сополимера этилена, пропилена и диенового мономера) и пластиковой шестигранной гайкой, которые обеспечивают защиту по спецификации IP67 / NEMA6 от попадания воды. DMR20-1-ACV идеален для измерения напряжения линии переменного тока в широком диапазоне применений. К ним относятся измерение мощности линии, распределительных щитов питания и генераторов источников резервного питания. Вольтметр использует максимум 30 мА при работе на 250В переменного тока с частотой 60 Гц.

Применение

Для работы просто надо соединить любой источник энергии от 85 до 264 В переменного тока частотой 50/60 Гц, и измеренное измерять истинное среднеквадратичное действующее значение появится на дисплее. Н требуется никаких дополнительных компонентов или источников энергии.
Модуль может также измерять искаженный сигнал источников переменного тока многих инвертирующих усилителей мощности от постоянного до переменного тока.
Установка панели является прямой, используя легкодоступный набор инструментов, надо просто сделать отверстие диаметром 30.5-миллиметров (1.2-дюймов) и выемкой против вращения, вставить прибор и прокладку, и надежно закрепить его, используя прилагаемую шестигранную гайку.
Большие яркие светодиодные дисплеи размером 7.6 мм (0.30 дюймов), могут быть легко различимы с расстояния 3 метров. Эти измерения напряжения переменного тока точно выводятся на экран с разрешением 0.1В.
Встроенный переустанавливаемый предохранитель гарантирует долговременную надёжность изделия. Все DMR20-1-ACVs используют 13-разрядный аналого-цифровой преобразователь и прецизионный металлопленочный резистор, чтобы обеспечить выдающейся характеристики при работе в диапазоне температур от –25 до +60°C.

ФУНКЦИИ

• Измерительный диапазон от 85 до 264 В переменного тока
• Безбатарейный с питанием  непосредственно от источника переменного тока
• Устанавливается в круглых маслонепроницаемых 30.5-миллиметровых корпусах
• Четырехразрядный светодиодный дисплей с индикацией перенапряжения
• Измерение истинного среднеквадратичного значения с разрешением 0.1 В.
• Установка в пробитые перфорированные отверстия и набор доступного инструмента
• Цифровая альтернатива для аналоговых щитовых измерительных приборов
• Винтовые выводы облегчают установку
• Самосброс внутреннего предохранителя для долгосрочной надежности
• Обеспечивает сопротивление от влажности в соответствии с IP67/NEMA 6
• Предоставляется резиновая прокладка EPDM и пластмассовой шестигранная гайка
• Одобрен по UL/cUL/IEC/61010-1

Спецификация (При T = +25°C, F = 60 Гц)

Вход переменного тока

Диапазон напряжения1	От 85 до 264 В переменного тока (47-63 Гц)
Потребление тока	При Uвх = 250В переменного тока: 30 мА (максимум). При Uвх = 120 В переменного тока: 15 мА (максимум).
UL/IEC61010-1	Категория измерения II
Работа
Частота дискретизации	2.5 показания / сек.
Разрешение	0.1 В постоянного тока
Точность	При +25°C: ±.1В (типовое)., ±.2В (максимум).
Температурный дрейф	(от –25 до +60°C) ±0.05В / ° C (максимум).
Механические характеристики
Габариты	Диаметр 38.1 мм, глубина 29.2 мм.
Тип дисплея	Четыре цифры, светодиодный, высота 7.6 мм.
Вес	23 грамма
Материал корпуса	Поликарбонат
Предельный крутящий момент	0.25 N · м ±20%
Диаметр провода и тип	18-22 AWG (0.83-0.33mm2) медь, цельный или витой
Длина изоляционной полосы проводов	6.4 мм
Окружающая среда
Рабочая температура	От –25 до +60°C
Температура хранения	От –40 до +75°C
Влажность (неконденсирующаяся)	От 0 до 85 %

¹ Работа и точность на входах выше или ниже этого диапазона не определены.
