Эти разъемы в китайской системе соединителей называются Russian standard. Т.е. они полностью ориентированы на российский рынок и являются функциональными аналогами популярных отечественных соединителей серии 2РМ.

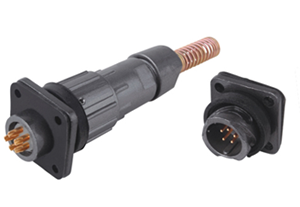

Разъемы серии FQ – это металлические герметичные круглые соединители с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения.

Разъемы FQ

Герметичные разъемы FQ

Их отличительная особенность – работоспособность в любых тяжелых условиях эксплуатации. Они защищены от пыли и влаги, выдерживают погружение в воду на глубину до одного метра на 30 минут, нечувствительны к вибрации и механическим воздействиям, имеют низкое сопротивление контактов.

Система соединителей состоит из кабельной розетки и блочной вилки (на заказ возможна поставка кабельной розетки). Корпуса разъемов имеют многошпоночную поляризацию, защищающую от ошибочного соединения ответных частей. Штыревые контакты разъемов предназначены для пайки на провод.


Производитель разъемов – компания Pol-sun, она была основана в 1987 году в Китае и занимается производством электрических соединителей. Компания «Pol-sun» сертифицирована по стандарту ISO 9001, многие виды продукции сертифицированы по стандарту UL и по отраслевому стандарту. Изделия компании широко используются в авиации, во внутренней связи, в источниках питания, в железнодорожной, оборудовании для разведки полезных ископаемых, в том числе нефти и др.

Технические характеристики

  • Покрытие контактов: серебро
  • Диапазон рабочих температур: -55…100°С
  • Влажность: 40%, до 98% при 40°С
  • Вибрация: 10-200 Гц
  • Ускорение: 150 м/с
  • Механический удар, пиковое ударное ускорение 490 м/с
  • Ускорение вибрации: до 245 мм/с
  • Рабочее давление: 4.4 кПа
  • Количество сочленений: 500
  • Класс защиты: IP67
  • Сопротивление изоляции: > 5000 МОм, при высокой температуре 500 МОм, при высокой влажности 100 МОм
  • Рабочее напряжение: 400-500 В
  • Напряжение пробоя: 1200 В, 1500 В (для разъемов с шагом более 3.5 мм)
  • Рабочий ток: 2 – 25 А

Герметичные разъемы серии FQ

Серия Число
контактов
Диаметр контакта,
мм
Рабочий ток,
А
Напряжение (менее 400 Гц), В Сопр-е контактов, Ом
FQ14 2, 3, 4 1.5 10 500 0.0025
5, 6, 7 1.0 3 500 0.005
9 0.8 2 550 0.01
FQ18 4, 5, 6, 7 1.5 10 400 0.0025
12 1.0 3 500 0.005
FQ24 4, 6 2.5 25 500 0.001
10 1.5 10 500 0.0025
19, 26 1.0 3 500 0.005

Как выбрать

Вилка РозеткаДиаметр, мм
Ток
Напряжение
Модель Диаметр патрубка, мм Модель Диаметр патрубка, мм
FQ14-2T- 5,6,7,8 FQ14-2Z- 5,6,7,8 1.5

10A

500В
FQ14-3T- 5,6,7,8 FQ14-3Z- 5,6,7,8
FQ14-4T- 5,6,7,8 FQ14-4Z- 5,6,7,8
FQ14-5T- 5,6,7,8 FQ14-5Z- 5,6,7,8
3A
500В
FQ18-7T-6,9,10 FQ18-7Z-6,9,10 1.5

10A

500В
FQ24-10T- 6,10,12 FQ24-10Z- 6,10,12 1.5
10A
500В

Дополнительная информация

Сайт производителя

Ассортимент

  1. FQ14-2T-8 розетка на кабель герметичн. 10А 500В
  2. FQ14-2Z-8S вилка на корпус герметичн. 10А 500В
  3. FQ14-3T-8 розетка на кабель герметичн. 10А 500В
  4. FQ14-3Z-8S вилка на корпус герметичн. 10А 500В
  5. FQ14-4T-8 розетка на кабель герметичн. 10А 500В
  6. FQ14-4Z-8S вилка на корпус герметичн. 10А 500В
  7. FQ18-7T-10 розетка на кабель герметичн. 10А 500В
  8. FQ18-7Z-10S вилка на корпус герметичн. 10А 500В
  9. FQ24-10T-10 розетка на кабель герметичн. 10А 500В
  10. FQ24-10Z-10S вилка на корпус герметичн. 10А 500В
