Автомобильные разъемы 2.5mm

ГЛАВНАЯ
29 апреля 2014

Купить

Разъемы с круглыми контактами 2.5 мм разработаны специально для применения в автоэлектронике (например, в моторном отсеке, двигателе внутреннего сгорания, коробке передач или для соединения датчиков). Соединители имеют защиту от влажности и высокой вибрации. Цветовая маркировка соединителей совместно с многошпоночной системой совместимости корпусов предотвращает возможность ошибочной стыковки разъемов. Система соединителей состоит из кабельной розетки, панельной вилки, гнездовых и штыревых контактов и кожухов, обеспечивающих герметичность соединения. Разъемы выпускаются на 2-4 контакта.

КонтактыСоединители
- основной материал CuNiSi для повышения рабочего  тока
- стойкость к коррозии трущихся поверхностей
- малое сопротивление контактов
- 6-ти и 5-титочечная система контакта (для контактов 2.5 и 1.5 мм, соответственно)
- для обжима проводов 0.2-4 кв.мм (для контактов 2.5 мм) и 0.2-2.5 кв.мм (для контактов 1.5 мм)

- высокая надежность и долгий срок службы
- стойкость к сильной вибрации
- встроенный фиксатор
- герметичные и негерметичные разъемы провод-провод и провод-плата
- многошпоночная система для гарантии правильного соединения
- байонетное соединение

Корпуса соединителей

Внутри одного блока могут использоваться несколько одинаковых разъемов, для предотвращения ошибки соединения корпуса разъемов имеют четыре цветовые маркировки.
Количество контактов: 2-4
Материал корпуса: PBT GF 30 / PA 46-GF 30
Сечение провода: 2.5 кв.мм

Корпус розетки Корпус вилки
967325 967402

Система обозначений:
1 – 967402 – 3
1        2            3
1. Цветовая кодировка:
1 – черный
2 – серый
3 – зеленый
4 – синий
2. Модель вилки или розетки
3. Количество контактов:
3 – 2 контакта
2 – 3 контакта
1 – 4 контакта

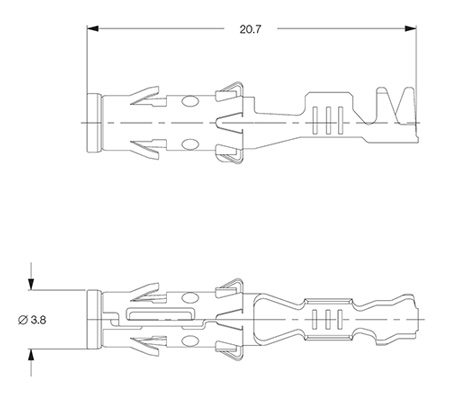

Контакты 2.5 мм

Каждый контакт имеет пружину из нержавеющей стали и корпус с покрытием медью. Гнездовой контакт имеет двухсоставную конструкцию, позволяющую разделить электрические и механические свойства. Также, гнездо имеет выступающие пружины, которые прочно фиксируют контакты внутри корпуса.
Сечение провода: 0.2 – 4 кв.мм
Толщина изоляции: 1.15 – 3.6 мм
Материал контактов: CuNiSi, CuFe2
Покрытие контактов: олово, серебро, золото
Диапазон рабочих температур: -40…+130°С (до 150°С для позолоченных контактов)
Рабочий ток: до 40 А макс.

Сечение провода, кв.мм Изоляция провода, мм Гнездовой контакт Штыревой контакт
Контакты
0.2 – 0.5 1.15 – 1.6 929969-* 929962-*
0.5 – 1.0 1.4 – 2.1 929970-* 929963-*
1.0 – 2.5 1.9 – 3.0 929971-* 929964-*
2.5 – 4.0 2.7 – 3.6 - 929965-*
Контакты для монтажа провода с одиночным уплотнителем
0.2 – 0.5 1.2 – 2.1 929973 929966
0.5 – 1.0 1.2 – 2.1 929974 929967
1.0 – 2.5 2.2 – 3.0 929975 929968

* последняя цифра указывает на покрытие контактов: -1 для олова, -7 для серебра и -8 для золота, -4 для олова с основанием CuFe2

Уплотнители

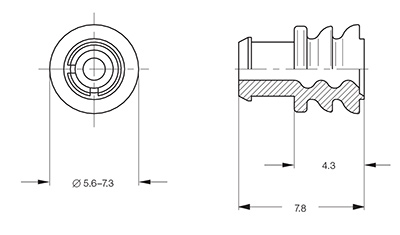

Резиновые уплотнители на кабель с изоляцией 1.2 – 3.7 мм для одновременного обжима с контактом. Предназначены для защиты зоны контактирования соединителей от посторонних тел и воды. Они устойчивы к воздействию масла, бензина, дизельного топлива, тормозной и охлаждающей жидкости, а также моющих средств.

Изоляция провода, мм Цвет Наим-е
1.2 – 2.1 Серый 828920-1
2.2 – 3.0 Фиолетовый 828921-1
Желтый 828921-2
более 3 мм Натуральный 828922-1
Зеленый 828922-2
более 3.7 мм натуральный 828986-1

Аксессуары

Для обеспечения герметичности корпусов соединителей используются кожухи кабеля (прямые и угловые) для гофрированной трубки или фиксаторы с регулируемой защелкой (прямые и угловые).

Купить  965687-1 Монтажное кольцо для корпуса вилки
Купить  965576-1 Фиксатор кабеля угловой
Купить  965784-1 Фиксатор кабеля прямой
Купить  965577-1 Кожух с гофром NW8.5мм угловой
Купить  965785-1 Кожух с гофром NW8.5 мм прямой
Купить  965786-1 Кожух с гофром NW10мм прямой

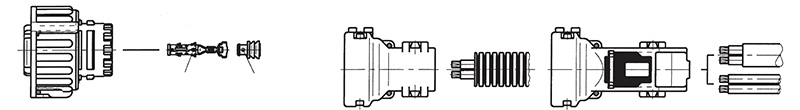

Корпус разъема
967325 или 967402
Контакты 2.5 мм с уплотнителем Кожух с гофром прямой или угловой Кожух с фиксатором прямой или угловой
