Разъемы MQS

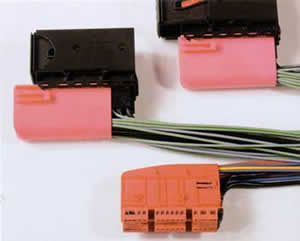

Разъемы MQS (Micro Quadlock System) разрабатывались специально для автомобильной электроники, где вибрация и механические воздействия могут ухудшить качество стандартных соединителей и привести к коррозии контактов. Они применяются такими автоконцернами, как BMW и Mercedes-Benz.

Система соединителей MQS состоит из корпуса вилки, корпуса розетки и контактов. Корпус розетки имеет два ряда контактов, расстояние между которыми равно расстоянию между рядами – 2.54 мм. Номера контактов нанесены на корпус разъема с лицевой и кабельной стороны. Ответной частью для розетки служит кабельная вилка или вилка на плату.

Отличительные особенности MQS разъемов – это высокая плотность монтажа, высокая нагрузочная способность по току и стойкость к вибрации и ударам. Система разъемов MQS позволяет подключать от 2 до 154 дискретных проводников, номинальный ток на контакт составляет до 7.5 А при температуре до 80°С. Защита от влаги обеспечивается с помощью изоляторов-уплотнителей и герметичных корпусов.


Корпуса разъемов

Корпуса MQS разъемов имеют поляризацию, ключи и принудительную фиксацию, что полностью исключает возможность неправильной установки контакта, ошибочного соединения и разъединения. Каждое контактное отверстие имеет доступ для измерительного пробника (d0.64 мм х 1.5 мм), необходимого для проведения контрольных измерений. Контакты можно удалить через специальное окно.

Как уже отмечалось, ключевое преимущество соединителей заключается в их вибростойкости. Фиксация корпусов и контактов достигается сразу несколькими методами: защелка на контакте штекера входит в паз корпуса розетки, препятствуя скольжению контакта внутри корпуса
корпус розетки имеет по защелке на каждой стороне корпусе (напротив каждого ряда контактов), которые закрываются после монтажа контактов и плотно прижимают контакты

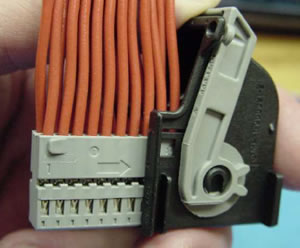

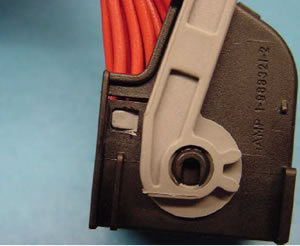

корпуса вилки и розетки имеют защелки, которые не допускают разъединения корпусов при вибрации.

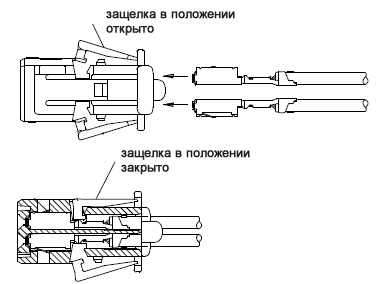

защелки контактов mqs разъемов te connectivity

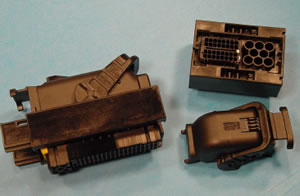

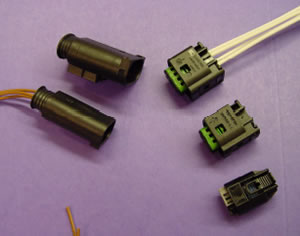

Корпуса MQS разъемов подразделяются на 2 вида: герметичные и негерметичные (см. фото выше). Герметичные корпуса имеют защиту от влаги и требуют использования изоляторов-уплотнителей.

Контакты MQS

Контакты MQS представлены квадратными штырями 0.63мм и подпруживающими гнездами для обжима на провод. Штырь имеет 4 точки контакта с гнездом, чем достигается высокое качество электрического контакта. Контакты имеют опцию защелкивания, поэтому звуковой сигнал служит дополнительным средством контроля качества соединения.

Для стыковки разъемов требуется значительное усилие, прочность контактов здесь обеспечивает зажим из нержавеющей стали.

Номинальный ток: 7.5 А (при 80°С)
Сопротивление контактов: менее 3 мОм
Материал контактов: CuNiSi
Материал контакта-штыря: медный сплав
Материал пружины контакта: нержавеющая сталь
Варианты покрытия контактов: олово, серебро, позолота
Рабочая температура:
–40...+120°C (покрытие оловом)
–40...+130°C (покрытие серебром)
–40...+140°C (покрытие позолотой)
Количество сочленений: 20 (для позолоченных контактов 100)

Контакты для обжима на провод

Сечение провода, кв.мм

Гнездо

Штырь

0.14–0.22

1355717

1355719

0.25–0.35

5-928999

6-928918

0.50–0.75

5-963715

5-963716

Контакты для обжима с изоляторами

Сечение провода, кв.мм

Гнездо

Штырь

0.25–0.35

5-962885

5-962886

0.50–0.75

5-965906

5-965908

Изоляторы для проводников

Для формирования полностью герметичного соединения рекомендуется использовать изоляторы для одиночных проводников. Они выпускаются для контактных отверстий двух диаметров: 3.45 и 4 мм. Для неиспользуемых контактных отверстий необходимо использовать загрушки.

Наим-е

Для проводников с сечением кв.мм

Диаметр отверстия

967067-2

0.3-0.4

3,45 мм

967067-1

0,5-0,75

967056-1

заглушка

963142-2

0.3-0.4

4,0 мм

963142-1

0,5-0,75

963143-1

заглушка
