Разъемы miniUMNL

ГЛАВНАЯ
04 августа 2014

Купить

Mini-Universal MATE-N-LOK разъемы обеспечивают соединения провод-провод и провод-плата. Шаг контактов составляет 4.14 мм, а их рабочий ток – до 9.5 А на контакт. Основу системы соединителей составляет кабельная вилка. Она может иметь от 2 до 24 контактов и иметь двухрядную или матричную конфигурацию. Ответной частью может быть розетка на кабель (для панельного или навесного монтажа) или розетка на плату (прямая или угловая).

miniUMNL

miniUMNL

Корпуса разъемов принимают обжимные защелкивающиеся контакты на провод 30-16 AWG (0.05-1.2 кв.мм) с диаметром изоляционного слоя до 3.2 мм. Преимуществом всех разъемов серии Universal MATE-N-LOK является то, что в корпусах могут одновременно использоваться как гнездовые, так и штыревые контакты.
Все корпуса разъемов имеют поляризацию для защиты от ошибочного соединения ответных частей. Самофиксирующиеся защелки прочно удерживают корпуса соединителей для предотвращения случайных разъединений. Контакты полностью закрыты изоляторами и имеют малое усилие сочленения, при необходимости их можно разъединить.
Отдельные модели разъемы серии Mini-Universal MATE-N-LOK могут использоваться с изоляторами проводов, что обеспечит их защиту от брызг и позволит использовать их в приложениях с высокой влажностью, возможностью попадания брызг или пены.


Преимущества

соединение 1-24 дискретных проводников в конфигурации провод-провод или провод-плата
расстояние между контактами 4.14 мм
контакты поставляются россыпью или на ленте
в одном корпусе могут использоваться одновременно контакты гнезд и штекеров
вертикальные и угловые розетки для монтажа на плату
защита от брызг для приложений, требующих герметизации соединителей

Технические характеристики

Рабочее напряжение: 600 В AC/DС
Ток через контакт: 9.5 А макс.
Сопротивление контактов: 20 мОм
Сопротивление изолятора: 1000 МОм
Электрическая прочность: 1500 В перем.тока
Количество циклов сочленения: 20
Диапазон рабочих температур: -55…105°С

Кол-во контактов на кабель Вилка на кабель Розетка на кабель Розетка на плату
Класс огнеупорности Конфиг-ция Наим-е на панель Навесная прямая
с отверстиями
прямая без отверстий угловая
1 UL94V-2 1 ряд 172335-1 - 172327-1 - - -
UL94V-0 1 ряд 172164-1 - 172156-1 - - 1-794374-0
1-794374-1
2 UL94V-2 1 ряд 172336-1 172328-1 172343-1 - - -
UL94V-0 1 ряд 172165-1 172157-1 172233-1 1-770166-0
1-770166-1
1-770872-0
1-770872-1
1-770966-0
1-770966-1
3 UL94V-2 1 ряд 172337-1 172329-1 172344-1 - - -
UL94V-0 1 ряд 172166-1 172158-1 172234-1 1-770170-0
1-770170-1
1-770873-0
1-770873-1
1-770967-0
1-770967-1
4 UL94V-2 2 ряда 172338-1 172330-1 - - - -
UL94V-0 2 ряда 172167-1 172159-1 - 1-770174-0
1-770174-1
1-770874-0
1-770874-1
1-770968-0
1-770968-1
6 UL94V-2 2 ряда 172339-1 172331-1 - - - -
UL94V-0 2 ряда 172168-1 172160-1 - 1-770178-0
1-770178-1
1-770875-0
1-770875-1
1-770969-0
1-770969-1
8 UL94V-0 2 ряда 770579-1 - - 1-794065-0
1-794065-1
1-794073-0
1-794073-1
1-770970-0
1-770970-1
9 UL94V-2 3х3 172340-1 172332-1 - - - -
UL94V-0 3х3 172169-1 172161-1 - 1-770182-0
1-770182-1
1-770876-0
1-770876-1
1-794432-0
1-794432-1
10 UL94V-0 2 ряда 770580-1 - - 1-770743-0
1-770743-1
1-770858-0
1-770858-1
1-770971-0
1-770971-1
12 UL94V-2 3х4 172341-1 172333-1 - - - -
UL94V-0 3х4 172170-1 172162-1 - 1-770186-0
1-770186-1
1-794040-0
1-794040-1
-
2 ряда 770581-1 - - 1-794066-0
1-794066-1
1-770621-0
1-770621-1
1-770972-0
1-770972-1

Инструменты для установки контактов:

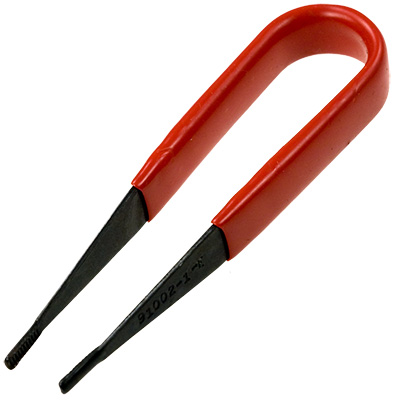

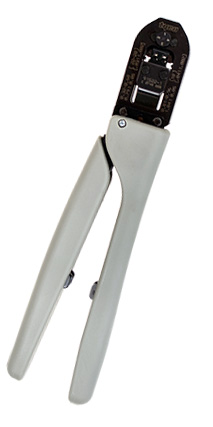

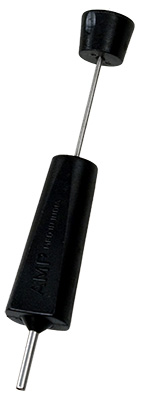

189727-1 91522-1 91002-1
экстрактор 189727-1Купить  certi-crimp кримпер 91522-1 Купить  инсертор 91002-1Купить
