Цифровые датчики температуры и влажности

17 сентября 2014

Купить

При выборе датчика влажности часто приходится делать сложный выбор, пытаясь достичь компромисса между габаритными размерами, мощностью потребления и рабочими характеристиками по отношению к стоимости. Датчики влажности и температуры SHTC1 от компании Sensirion устанавливают новый стандарт в габаритных размерах, потребляемой мощности и эффективности. Девиз эры мобильных устройств – «чем меньше, тем лучше», и ему полностью отвечают датчики серии SHTC1.

Датчики представляют собой целую измерительную систему на кристалле, они состоят из емкостного датчика влажности, датчика температуры, аналоговой и цифровой схемы обработки сигнала, АЦП, памяти для хранения калибровочных значений и цифрового интерфейса I2C. И всё это в сверхмалом DFN корпусе 2х2х0,75 мм!
Возможности измерения датчика охватывают диапазон 0..100% отн.влажности и -30…+100°С с точностью 3% и 0.3°С соответственно. Для проведения одного измерения требуется всего 1 мкДж.

SHTC1

SHTC1

Новые датчики - одни из самых миниатюрных в мире, их размер составляет 2х2х0,8 мм. Они выполнены по запатентованной CMOSens технологии, которая позволяет интегрировать датчик и схему обработки сигнала на одном кристалле.
Датчики предназначены для массового производства, поэтому их цена более чем привлекательна.
Малая мощность потребления и рабочее напряжение 1.8 В
также соответствуют требованиям современной промышленности.


Особенности

Интерфейс: I2C
Напряжение питания: 1.8 В
Потребляемая мощность: 2 мкВт (1 считывание в секунду в экономичном режиме)
Диапазон измеряемой влажности: 0 – 100%
Диапазон измерения температуры: -30…100°С
Время отклика: 3с

Преимущества

Лучшее соотношение эффективность – цена
Полностью калиброваны и пригодны для пайки волной припоя
Сверхнизкая мощность потребления
Выход из режима stand-by за 1 мс
Напряжение питания 1.8 В
Точность 3% отн.влажности и 0.3°С

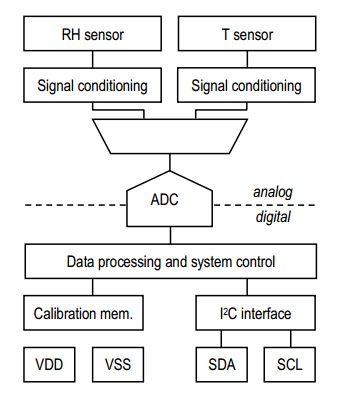

Схема датчика
