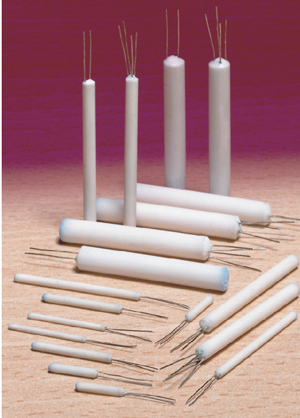

Платиновые датчики температуры можно разделить на две фундаментально разных категории – это датчики с проволочным чувствительным элементом и тонкопленочные датчики. В первом случае измерительным ядром датчика является проволочная спираль, во втором – тонкопленочный меандр на керамической подложке.

Проволочные датчики температуры

Проволочные датчики температуры

Платиновые датчики температуры можно разделить на две фундаментально разных категории – это датчики с проволочным чувствительным элементом и тонкопленочные датчики. В первом случае измерительным ядром датчика является проволочная спираль, во втором – тонкопленочный меандр на керамической подложке.
Производство тонкопленочных датчиков полностью автоматизировано, также для их производства требуется меньше платины. Отсюда – достаточно низкая стоимость этих изделий и их нацеленность на массовые рынки сбыта. Однако проволочные датчики обладают некоторыми неоспоримыми преимуществами, которые обусловили сферу их применения. В первую очередь, это химическая промышленность и энергетика, а также лабораторные измерительные приборы.

Нестандартное сопротивление

Обычно, датчики такого типа выпускаются только на номинальное сопротивление 100 Ом (при 0°С), однако компания Heraeus может производить на заказ термосопротивления и с другим сопротивлением (25, 50, 100, 200, 500 Ом).

Ударопрочность и вибростойкость

Проволочные датчики температуры не чувствительны к механическим нагрузкам, колебаниям и ударам, они имеют высокое сопротивление ударной нагрузке и давлению. Это объясняется конструкцией самого датчика - платиновая проволочная спираль свободно двигается внутри керамического корпуса, заполненного алюминиевым порошком, и фиксируется только на его концах.

Нагрузка более высоким током

При прохождении тока термосопротивления нагреваются, это значение отражает параметр самонагрева. Поскольку проволочная спираль имеет большую, по сравнению с пленочными, площадь контакта с окружающей средой, самонагрев проволочных датчиков от 2 до 10 раз ниже по сравнению с тонкопленочными датчиками. Благодаря более эффективной теплопередаче проволочные датчики выдерживают более высокий ток измерений, до 10 мА.

Возможность установки двух спиралей в один корпус

Проволочные датчики позволяют использовать сразу два измерительных элемента – две платиновые спирали – в одном керамическом корпусе для удобства эксплуатации и более широких функциональных возможностей.

Возможность выдерживать термоудар

Это обусловлено  свободным расположением спирали в корпусе. У напыленных датчиков при больших термических градиентах происходит разрушение керамической подложки из-за разного КТР платины и керамики. Компания Heraeus выпускает специализированную серию K для приложений с высокой вероятностью термоударов.

Отличная долгосрочная стабильность

Проволочные датчики будут правильным выбором для приложений, требующих высокой температурной стабильности. В документации на датчики указана «сверхдолгая стабильность», в то время как стабильность тонкопленочных термосопротивлений ухудшается уже после 1000 часов работы.

Датчики серии KN, -200…+600°С

Серия Длина, мм Диаметр, мм Ток измерений, мА Температурный коэффициент, ppm/K Номинальное сопротивление, Ом Класс точности
KN0815  Купить   8 1,5 1 3850 25, 50, 200, 500 и др.
KN1515  Купить   15 1,5 А, В, 1/3В, 1/10В
KN1510 15 1,0
KN3026 30 2,6

Датчики серии К -200…+850°С

Серия Длина, мм Диаметр, мм Ток измерений, мА Температурный коэффициент, ppm/K Номинальное сопротивление, Ом Класс точности
K2515  Купить   25 1,5 1 3850 25, 50, 200, 500 и др. А,
В,
1/3В
K2515Е 1,5 3916
K2517 1,7 3850
