Bourns: Новые силовые индуктивности для DC/DC преобразователей в автоэлектронике

02 марта 2015

В современной автомобильной электронике непрерывно увеличивается число силовых индуктивностей, используемых в системах питания. Отвечая требованиям рынка, разработчики Bourns выпустили новые серии компонентов, которые имеют высокие рабочие токи, необходимые в DC-DC преобразователях и блоках питания автоэлектроники. В 9 новых серий входят 20 моделей.

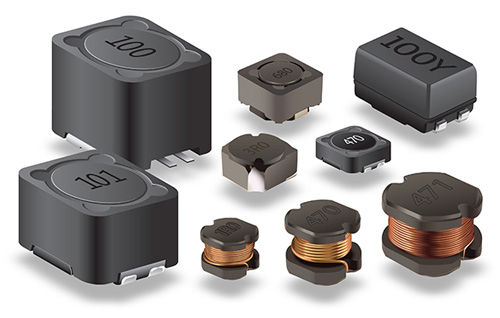

Cиловые индуктивности для DC/DC преобразователей

Cиловые индуктивности для DC/DC преобразователей

Новые ЧИП силовые индуктивности, специально разработанные для автомобильного рынка, - это SDE0403A,SDE0604A, SDE0805A, SRF0703A,SRF0905A, SRF1280A, SRR0745A,SRR1210A и SRR6040A. Новые серии включают экранированные и неэкранированные корпуса, сертифицированные по стандарту AEC-Q200. Номинальный ряд значений составляет от 0.47 до 6500 мкГн, рабочий ток до 17,9 А. Компоненты выпускаются в низкопрофильных корпусах высотой не более 3,2 мм.


Новые серии силовых ЧИП индуктивностей:

Серия Конструкция Габаритные размеры Номинальная емкость Рабочий ток Ток насыщения
SDE0403A неэкранир. 4.5 x 4 x 3.2 мм 1 – 68 мкГн 0.4 – 2.7 A 0.55 – 4.8 A
SDE0604A неэкранир. 5.8 x 5.2 x 4.5 мм 1.2 – 150 мкГн 0.52 – 5.3 A 0.52 – 6 A
SDE0805A неэкранир. 7.8 x 7 x 5 мм 1.5 – 470 мкГн 0.55 – 5.8 A 0.4 – 6.5 A
SRF0703A экранир. 7.6 x 7.6 x 3.4 мм 8.2 – 600 мкГн 0.289 – 2.19 A 0.32 – 2.66 A
SRF0905A экранир. 9.2 x 6 x 5 мм 10 – 6500 мкГн 0.3 – 1.6 A -
SRF1280A экранир. 12.5 x 12.5 x 8 мм 0.47 – 4000 мкГн 0.307 – 17.9 A 0.571 – 56 A
SRR0745A экранир. 7.3 x 7.3 x 4.5 мм 10 – 1000 мкГн 0.2 – 2.1 A 0.24 – 2.5 A
SRR1210A экранир. 12 x 12 x 10 мм 1 – 1000 мкГн 0.75 – 11 A 0.7 – 16.5 A
SRR6040A экранир. 6.7 x 6.7 x 4 мм 1 – 100 мкГн 0.65 – 5 A 0.57 – 5.55 A
