Разъемы Timer

06 марта 2015

Купить

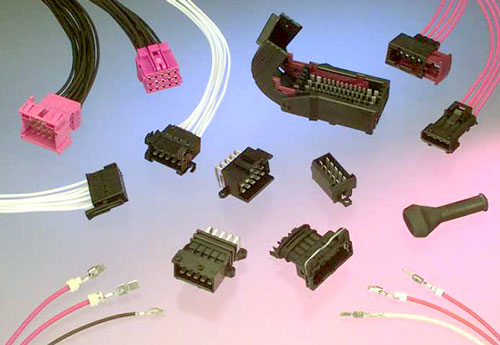

Разъемы Timer – это семейство контактов, состоящее из ножевого плоского штекера и прямоугольного гнезда в форме «коробки».

Разъемы Timer

Разъемы Timer

Семейство разъемов Timer было разработано около 40 лет назад и предназначалось для замены клемм FASTON. Рынку требовались новые разъемы быстрого соединения, где подключение контактов может осуществляться под разным углом. Главным образом, контакты использовались в бытовой технике, для контроля таймеров стиральных и посудомоечных машин, отсюда и название разъемов Timer.


КОНТАКТЫ

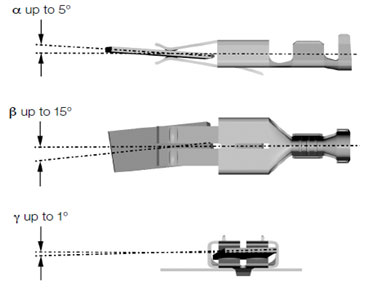

Уникальность контактов Timer заключается в конструкции гнездового контакта, который имеет открытую фронтальную часть, позволяющую подсоединять ножевую клемму с любой стороны. При этом сохраняется стабильность соединения контактов. Гнезда могут стыковаться с ножевыми штекерами, которые используются для разъемов серий Superseal, MCP, 2.5mm и др.

Разъемы Timer

Разъемы Timer

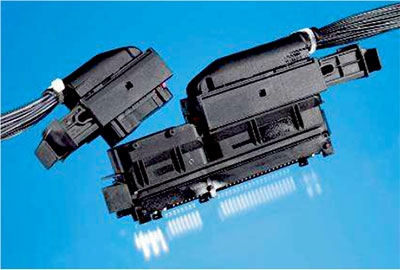

Традиционные корпуса вилок и розеток предназначены для параллельного сочленения под углом 180 градусов. Использование же контактов Timer позволяет применить шарнирное соединение ответных частей разъемов.

Разъемы Timer

Разъемы Timer

Другая особенность контактов Timer – наличие двух или четырех пружин, независимых друг от друга, зажимающих ножевой штекер.
Сегодня разъемы Timer всё еще используются в бытовой технике, однако более широкое применение они нашли на автомобильном рынке, где они устанавливаются под капотом или в салоне автомобиля. Контакты выпускаются в разных конфигурациях: изолированные и неизолированные, для обжима и IDC наколки, для соединения провод-провод, провод-плата или провод-устройство.
Различают следующие типы контактов Timer в зависимости от величины рабочего тока:
Micro Timer 1, 2 и 3
Juniour Timer, Junior Power Timer
Standard Timer, Standard Power Timer
Maxi Power Timer
Последний тип контактов проводит ток до 70А.

В таблице представлено описание серий разъемов Timer.

Серия Усл. обозначение серии Материал контактов Подсоед. провод Рабочая температура Стыкуется со штекерами Использ-е в гермет. корпусе Макс. ток
Micro Timer 1 МТ I CuSn, CuFe 0.2–1.5 кв.мм -40…+120°C 1.6 x 0.8 мм Негермет. 10 А
Micro Timer 2 МТ II CuSn, CuFe 0.2–0.5 кв.мм
0.5–1.0 кв.мм
-40…+120°C 1.6 x 0.6 мм Негермет.
Герметич.
10 А
Juniour Timer JT CuZn, CuSn 0.12–2.50 кв.мм -40…+120°C 2.8 x 0.8 мм Негермет. 20 А
Junior Power Timer JPT CuSn4, CuNiSi или CuFe2 0.2–2.5 кв.мм -40…+130°C /150°C 2.8 мм x 0.8

Негермет.
Герметич.
30 А
Standard Timer ST CuSn4, CuFe2 или CuZn30 0.5–2.5 кв.мм -40…+110°C 6.3 x 0.8 мм
5.8 x 0.8 мм
4.8 x 0.8 мм
Негермет. 25 А
Standard Power Timer SPT CuSn4 или CuFe2 0.2–4.0 кв.мм -40…+130°C /150°C 6.3 x 0.8 мм
5.8 x 0.8 мм
4.8 x 0.8 мм
Негермет.
Герметич.
40 А
Maxi Power Timer MaPT CuNiSi 2.5–4.0 кв.мм
4.0–6.0 кв.мм
6.0–10.0 кв.мм
-40…+130°C 9.5 x 1.2 мм Негермет.
Герметич.
78 А

Как видно из обзорной таблицы, все серии (кроме Micro) имеют модификации "Power". Все гнезда Power Timer имеют дополнительный «кожух» из нержавеющей стали.

Разъемы Timer

Его функции:
поддержка контактов для снятия напряжения при высоких температурах
предотвращение повреждений при ошибочных подсоединениях
защита пружинного механизма при жгутовом соединении
удерживание контактов в корпусе
поддержка нормального усилия сочленения на всем сроке службы разъема

Для контактов поставляются уплотнители и заглушки.
Для обжима клемм используются ручной кримпер ERGOCRIMP, мини-стриппер РР3, аппликатор HD-I и машины BT711, BT700 SCAT.



КОРПУСА РАЗЪЕМОВ

Система корпусов разъемов Timer состоит из вилки с ножевыми контактами и розетки, в которую устанавливаются контакты-гнезда. Корпуса разъемов Timer выпускаются нескольких видов:

1) для навесного соединения проводников (провод-провод) в виде корпусов вилок и розеток, которые принимают обжатые контакты гнезд и ножевых штекеров. Такие разъемы допускают соединение до 100 проводников и могут иметь дополнительные фиксаторы.

2) для группового соединения проводников на приборной панели: корпус розетки и вилка на плату с ножевыми контактами

Для навесного монтажа

Junior Timer негерметичные

Кол-во контактов Корпус розетки Корпус вилки
12 827603 827229
16 827584 827539
25 827534-1 827535
35 826000
827663
825213
35 827667 827137

*В таблице приведены названия серий, точная модель указана в документации

Junior Power Timer негерметичные

Кол-во контактов Корпус розетки Корпус вилки угловой Корпус вилки вертикальный
15 926171 826703 827467
25 925470 826140 -
25 925471 826141
826195
-
35

963318-1

825213-1

-

39 828771-1 828773-1 828772-1

Junior Timer/ Junior Power Timer на панель двухрядные, на провод 2,5 кв.мм, 4-22 контакта

Кол-во контактов Корпус розетки Корпус вилки
На провод На плату угловая На плату прямая
4 929504-1 929505-1 828801-1 963357-6
6 929504-2 929505-2 828801-2 963357-5
8 929504-3 929505-3 828801-3 -
10 929504-4 929505-4 828801-4 963357-4
14 929504-5 929505-5 828801-5 963357-3
18 929504-6 929505-6 828801-6 963357-2
22 929504-7 929505-7 828801-7 963357-1

Junior Timer/ JuniorPower Timer на панель, провод 2,5 кв.мм, 6-21 контакта

Кол-во контактов Корпус розетки Корпус вилки
На провод На плату угловая
6 1-965640-1 1-965641-1 966140-5
9 1-967621-1 1-967626-1 966140-4
12 1-967622-1 1-967627-1 966140-3
15 1-967623-1 1-967628-1 966140-2
18 1-967624-1 1-967629-1 966140-1
21 1-967625-1 1-967630-1 966140-6

ПОДСКАЗКИ ПО ВЫБОРУ КОРПУСОВ

В серию Timer входит много различных корпусов, разобраться в том или ином типе корпусе бывает очень сложно. Поэтому предлагаем несколько признаков, по которым можно определить какой тип корпуса перед вами.

1. Стандартный или силовой (Power)

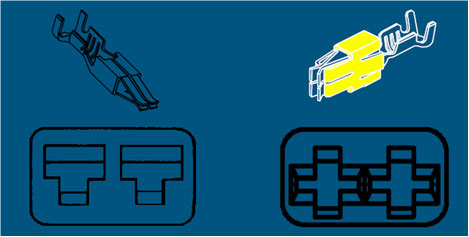

Как видно из названий серий, каждая серия имеет стандарный тип (например, Junior Timer) и силовую модификацию (в нашем примере это Junior Power Timer). Разъемы типа Power легко различить по вырезу для контактов:

Разъемы Timer

Стандартные (Т-форма)                                                  Силовые (форма +)

2. Герметичный или негерметичный

Корпуса могут быть герметичными и негерметичными, их можно различить по форме отверстия для вывода провода:

Разъемы Timer

Разъемы Timer

Герметичные корпуса (овальная форма)Негерметичные корпуса (квадратная форма)

3. Размер контактов для разъема

Размер используемых контактов можно определить по расстоянию между центральными осями контактов:

Серия Шаг между контактами
Micro Timer 1, 2, 3 4 мм
Juniour Timer 5 или 5.5 мм
Junior Power Timer 5 или 5.5 мм
Standard Timer с
Standard Power Timer 5 или 5.5 мм
Maxi Power Timer 11,5 мм

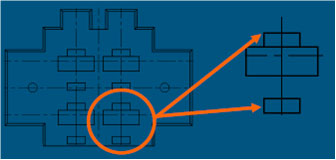

4. Корпус для симметричных или асимметричных ножевых клемм

Разъемы Timer Разъемы Timer
В корпусе для симметричных клемм соседние контактные отверстия имеют одинаковый размер В корпусе для асимметричных клемм соседние контактные отверстия имеют разный размер
