Ребристые радиаторы

28 сентября 2015

Купить

При выборе радиатора обращают внимание на ряд критериев: материал радиатора, площадь рабочей поверхности, форма охладителя. Всё это значительно влияет на характеристики теплоотвода. Не последнюю роль играет стоимость изделий. Дешевые материалы типа алюминия имеют удовлетворительные параметры теплопроводности, но отличаются привлекательной ценой. Медные радиаторы и графитовые листы более эффективны, но и цена у них совсем другая.

Виды радиаторов

Общего применения (экструзивные) Радиаторы для микросхем Радиаторы для светодиодов
Радиаторы для ТО-220 корпусов Радиаторы для MOSFET транзисторов Радиаторы для силовых приборов



Технологии изготовления радиаторов

Несмотря на появление инновационных материалов с высоким КПД отдачи тепла, традиционные алюминиевые радиаторы пока удерживают ведущее место в своем сегменте.

Существует несколько технологий изготовления радиаторов из алюминия, самыми распространенными являются литье и экструзия. Особенности технологического процесса накладывают определенные ограничения, поэтому понимание технологии поможет сделать правильный выбор по критериям цены и качества. Например, радиаторы ребристой формы будут дешевле и эффективней при экструзионном производстве, а произвести игольчатые радиаторы можно только методом литья.
Ребристые радиаторы при литье могут образовывать раковины и газовую пористость, что ухудшает теплопроводность. Поэтому радиаторы сложного профиля лучше выбирать литые, а радиаторы ребристые – экструзивные.
При экструзии (лат. выдавливание) жидкий алюминиевый сплав продавливается через стальные пластины с отверстиями определенной формы и сечения, в результате чего получаются профили определенной формы, которые в последствии нарезаются на радиаторы нужной длины. Из описания видно, что таким методом можно производить только ребристые радиаторы с ограниченной высотой ребер. Однако экструзионные радиаторы даже при меньших габаритных размерах показывают лучшие характеристики теплопроводности, а поскольку основная стоимость радиатора – это материал, то уменьшение использованного материала ведет и к уменьшению стоимости изделия при сохранении (а порой и увеличении по сравнению с литыми) параметров теплопроводности.

Сравнение технологий

В нашем ассортименте экструзивные радиаторы представлены ребристыми радиаторами серии АВМ, они выполнены из алюминиевого сплава АД31. Его характеристики:

Сплав Коэф-т теплового расширения, мкм/м*°С

Состояние
AA EN ISO
Теплопроводность, Вт/м*°С
АД31 23,4 О 218
Т1 193
Т5 209
Т6, Т83 200

Приведем сравнительный анализ двух моделей радиаторов, популярного литого радиатора Р600 и АВМ-028.

Параметр Р600 АВМ-028, длина 203 мм
Сплав АК12ПЧ АД31
Способ изготовления литье экструзия
Теплопроводность материала,
кал/0 С
0,28 0,45
Площадь поверхности, см2 4470 3900
Наличие литейных раковин и газовой пористости да нет
Тепловое сопротивление на 100 мм длины при естественном охлаждении, Tc/W Нет данных Не более 0,44
Масса, кг 1,5 1,85
Вывод Применение профиля АВМ-028 более эффективно с точки зрения теплоотвода. Для достижения равных с Р600 тепловых характеристик достаточно длины профиля, равной 156 мм, что обеспечит удешевление изделия на 20%

Профилирование ребер

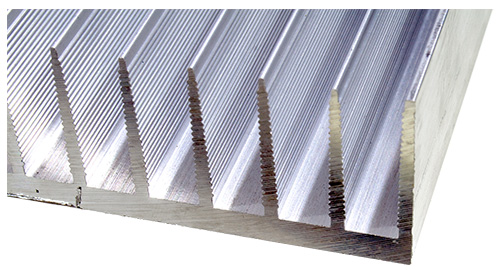

Известно, что чем больше площадь поверхности, тем выше эффективность теплопередачи. А увеличить площадь можно или путем увеличением размеров радиатора, или добавлением ребер оптимальной формы. Т.к. размеры радиаторов увеличить можно далеко не всегда, то профилированию ребер следует уделить особое внимание. Радиаторы АВМ имеют микрорельеф на ребрах, что существенным образом увеличивает площадь поверхности, а значит и увеличивает теплоотвод.

ABM-002

Механообработка
Сегодня в нашем ассортименте представлены модели со стандартной длиной в 50, 100 и 150 мм. Однако по спецификации заказчика возможна поставка радиаторов нужной длины с дополнительной механообработкой (сверлением, фрезировкой, нарезанием резьбы).

Модельный ряд

Радиаторы односторонние Размер (ШхВ), мм Значение теплового сопротивления
для отрезка длиной 100 мм (не более) °С/Вт
Примерные аналоги
АВМ-011 23х38 4.9 HS-213
АВМ-032, радиатор 50х40х100мм 50х40 2.2 HS-117-150
АВМ-032, радиатор 50х40х30мм 50х40 2.2 HS-117-30
АВМ-001 62.8х33 2
АВМ-002.1 72x30 1.95 HS 068-150
АВМ-003 52.6х18.5 3.15 HS-185, HS-183, Р-218
АВМ-023 62х20 2 АВ0094, HS-185, HS-080
АВМ-024 92х26 1.6 HS-036, HS-113, HS-145
АВМ-176 92х38 1.45 HS-010
АВМ-148 95х13 HS-171
АВМ-050 118х32 1.3 HS-012, HS-729
АВМ-005 122х38 1.3 АВ0096
АВМ-039 127х67 0.9 вместо БК 901 или АВ2310
АВМ-043.02 135х46 0.74 HS-172
АВМ-002 146х38 0.62 от 1000 кг
АВМ-003.1 152х30 0.9 БК 382
АВМ-118 152х40 62 HS-729
АВМ-019 170х40 1.5
АВМ-025 170х20 0.92
АВМ-076 172х40 0.5 HS172-150, АВ0093
АВМ-017 200х45 0.5 БК 231, HS-102
Радиаторы двухсторонние
АВМ-131 144х50 1,1

HS-144, HS-135

Радиаторы сложной формы
АВМ-117 80х50 2.4 О471
ТП-008 110х100 0.36 HS 155
