Алюминиевые корпуса IP65 Alubos

Корпуса Alubos – это алюминиевые корпуса черного цвета для портативных переносных приборов, которые обеспечивают класс защиты IP65. На внутренних поверхностях профилей сделаны углубления для удобства монтажа пленочных клавиатур приборов или фасадных планок.
Особое внимание при разработке корпусов инженеры Bopla уделили электромагнитной совместимости. Они использовали контактные поверхности, которые обеспечивают контакт между крышкой и профилем. Для дополнительной защиты поставляются специальные ЭМС-уплотнители. Также профили корпусов имеют пазы для монтажа печатных плат. Интересной моделью являются корпуса Alubos со встроенным внешним радиатором, которые удобно использовать для приборов с большим выделением тепла.
Замыкающие крышки (ABD, ABM и др.) также выполнены из алюминиевого профиля, имеют поверхность с углубленной площадкой для размещения пленочных клавиатур или фасадных пленок. Некоторые модели крышек имеют дополнительную съемную заглушку для обеспечения класса защиты IP65. Наиболее удобными и эргономичными моделями являются крышки с дверцей на шарнирах (ABM…SAL).

Крышка ABD с утопленной лицевой поверхностью	Крышка ABM…AL с дополнительной съемной крышкой	Крышка ABM…SAL с крышкой на шарнирах

Корпуса Alubos предлагаются в трех конструктивах:
— серия ABP: монолитный закрытый корпус
— серия ABPH: составной корпус из двух частей, разделенных горизонтально, также есть вариант со встроенным радиатором ABPH К
— серия ABPU: открытый с одной стороны профиль для удобства установки плат и блоков индикации

Все корпуса Alubos поставляются в девяти наборах унифицированных ширин и высот и отличаются лишь длиной, где возможные варианты составляют 100, 150, 200 и 1000 мм.
— Alubos 600: ширина 57 мм, высота 32 мм
— Alubos 800: ширина 82 мм, высота 32 мм
— Alubos 820: ширина 82 мм, высота 22 мм
— Alubos 1000: ширина 106 мм, высота 32 мм
— Alubos 1040: ширина 108 мм, высота 42 мм
— Alubos 1300: ширина 138 мм, высота 34 мм
— Alubos 1600: ширина 169 мм, высота 52 мм
— Alubos 1680: ширина 169 мм, высота 82 мм
— Alubos 2070: ширина 210 мм, высота 74 мм

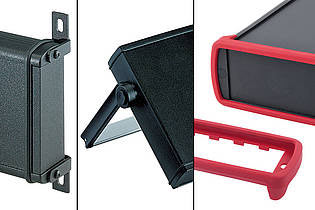

Среди дополнительных аксессуаров присутствует крепежные ушки и скобы для настенного монтажа и ручки для настольного наклонного расположения, переноски и установки. Также предлагаются дизайнерские уплотнители, выполненные в пяти различных цветах. Дополнительно можно приобрести комплект самоклеющихся резиновых ножек.

Примеры использования

Технические характеристики
Цвет: черный янтарь, близкий к RAL 9005, другие цвета по запросу
Класс защиты:
ABP, ABPH - до IP65/DIN EN 60529
ABPU - IP40/DIN EN 60529
Материал корпуса:
прессованные профили: Al Mg Si 0,5 с порошковым покрытием
крышка, литая под давлением, GD Al Si 12 с порошковым покрытием, уплотнение TPE (термоэластопласт)
