Измерение температуры, сопротивления и стандартных сигналов и градуировка измеренных значений в 56 шкал.
N30U – это цифровые программируемые измерительные приборы, предназначенные для измерения сигналов от термосопротивлений (400 и 4000 Ом) или термопар и стандартных аналоговых сигналов постоянного напряжения и постоянного тока (0-10В, -10…60мВ и 0-20мА) и преобразования их на цифровом дисплее в различные шкалы. Также измерительный прибор имеет возможность индикации текущего времени в 24-часовом формате. Показания выводятся на 5-сегментный светодиодный индикатор, где результаты измерений в зависимости от диапазона можно отображать в красном, зеленом и оранжевом цвете. Измеряемый сигнал также может быть преобразован с помощью индивидуальной характеристики (21 точка).
Входы:
Температура: Pt100, Pt500, Pt1000, термопары J, K, N. E, R, S
Сопротивление: 400 и 4000 Ом
Ток: +/-20 мА
Напряжение: 0…10В, -10…60 мВ
Выходы:
Реле – 4
Аналоговые – 1
Цифровой RS-485/MODBUS - 1
Дисплей:
Цифровой, 3 цвета
Высота цифр 14 мм
Подсветка единицы измерения
Память: максимальное и минимальное значение всех измеренных величин
Программирование: ручное или через RS-485 интерфейс посредством бесплатного eCon ПО
Возможности программирования:
Цвет дисплея
Пороговые значения
Точность отображения данных на дисплее (децимальная точка)
Подсветка единицы измерения
Среднее время измерения
Пересчет индикаторов (индивидуальная характеристика)
Параметры выходов сигнализации
Напряжение питания: 85…258 В AC/DC или 20…40 В AC/DC
Степень защиты корпуса: IP65
Габаритные размеры корпуса: 96 x 48 x 93 мм
Корпус прибора выполнен из пластика.
В комплект к прибору входят четыре держателя и прокладка.
Отличительные особенности измерительного прибора N30U:
— программирование цвета цифрового индикатора для каждого из трех поддиапазонов измеряемой величины
— программирование крайних пределов измерений
— два аварийных релейных выходных сигнала (NO), каждый из которых может работать в одном из 6 режимов (на заказ возможны перекидные контакты)
— сигнал аварии при превышении пределов измерений
— автоматическая установка позиции децимальной точки
— программирование аварийных выходов и аналоговых выходов прибора на реакцию на любой измеряемый сигнал (на главном входе или RTC)
— часы реального времени
— программируемое время усреднения - "скользящее среднее" на интервале до 1 часа
— просмотр измеренных параметров
— блокировка режима программирования при помощи кода доступа
— пересчет измеряемой величины на основе индивидуальной характеристики преобразования (21 точка)
— последовательный порт программирования MODBUS RTU (опция)
— преобразование измеряемой величины в стандартный сигнал 0/4…20 мА или 0…10 В (опция)
— подсветка любой единицы измерения (в соответствии с кодом заказа)
— указатель аварии – светодиодный индикатор с номером выхода
— гальваническая развязка цепей: аварийной сигнализации, питания, входа, аналогового выхода, выхода дополнительного питания интерфейса RS-485

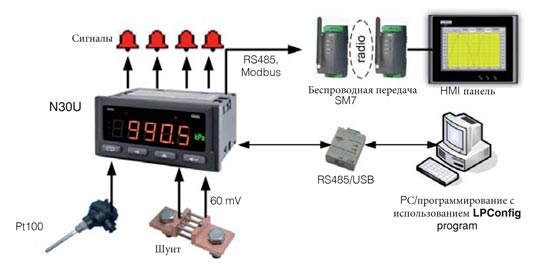

Пример использования
Измерение и отображение стандартных аналоговых сигналов: Pt100, TC, 20 mA, 60 mV, 10 V.
Измеренные параметры передаются к панели оператора через радиомодули.
