Миниатюрные твердотельные (полупроводниковые) реле предназначены для обеспечения коммутации выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении 5-60В DC.
Подобные реле применяются в качестве вставного реле, монтируемого в базу с помощью ножевых контактов, в релейных твердотельных модулях серий РЕМ4, РЕМ6, а также в качестве отдельного устройства, например, при пайке на печатную плату.
Режим (категория) применения по ГОСТ IEC 60947-1-2017.
Реле различных серий различаются по режимам применения по ГОСТ IEC 60947-1-2017: DC-1 (не индуктивные или слабо индуктивные нагрузки).
Особенности
— Ультратонкий корпус толщиной 5 мм
— Устанавливается в базу соответствующих релейных твердотельных модулей
— Возможность пайки на печатную плату
— Вход и выходы устройства гальванически развязаны через МОП-транзистор, электрическая прочность изоляции до 2.5 кВ (50 Гц, 1 мин)
— Длительный срок службы из-за отсутствия механического и электрического износа, полная бесшумность работы
— Широкий диапазон рабочих температур от -40 до +80°С
— Климатическое исполнение по ГОСТ 15150-69: УХЛ4
— Номинальное коммутируемое напряжение: 230В перем. тока
— Количество и тип контактов: 1NO
Система обозначений
| РЕМ | - | МСA | 5DC | |
| 1 | 2 | 3 |
1. Твердотельные реле Ключевого Компонента
2. Серия
3. Управляющее напряжение: 5, 12, 24, 60В

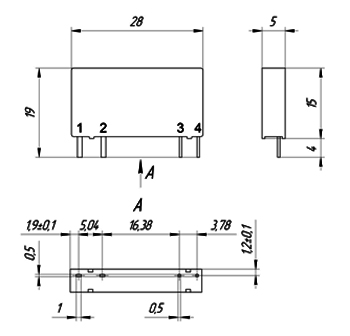

Габаритные размеры
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
РЕМ-МСА5DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 1980.00 от 21 - 2053.33 от 12 - 2126.67 от 3 - 2200.00 от 1 - 2500.00 |
|
 |
РЕМ-МСА24DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 1980.00 от 21 - 2053.33 от 12 - 2126.67 от 3 - 2200.00 от 1 - 2500.00 |
|
 |
РЕМ-МСА60DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 1980.00 от 21 - 2053.33 от 12 - 2126.67 от 3 - 2200.00 от 1 - 2500.00 |
|
 |
РЕМ-МСB5DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСB24DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСB60DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСC5DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСC24DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСC60DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 2590.00 от 21 - 2686.67 от 12 - 2783.33 от 3 - 2880.00 от 1 - 3200.00 |
|
 |
РЕМ-МСD5DC, реле миниатюрное твердотельное | Ключевой Компонент | под заказ | под заказ |
от 30 - 3605.00 от 21 - 3740.00 от 12 - 3875.00 от 3 - 4010.00 от 1 - 4500.00 |
