Паяльные станции

Компания Quick Electronics выпускает все типы паяльного оборудования: контактные паяльные станции для пайки свинцовым и бессвинцовым припоем, паяльно-ремонтные станции для пайки и выпайки компонентов, термопинцеты, инфракрасные паяльные станции, монтажные столы и др.

Паяльные станции для пайки контактным методом

Самым распространенным и доступным видом паяльных станций являются контактные. Принцип действия таких станций схож с обычным паяльником, однако они лишены характерных для паяльников конструктивных недостатков. Основные неудобства при использовании традиционного паяльника возникают из-за перегрева чувствительных элементов (в частности, полупроводниковых). Причина перегревов – отсутствие регулировки температуры паяльного жала. Типичный паяльник разогревается до 400°С, а безопасность работ достигается благодаря небольшой продолжительности контакта жала с припоем.
Мощность контактных станций, как правило, не выходит за пределы 50-60 Вт. Использовать такие станции, даже с учетом автоматического контроля температуры жала, возможно только для пойки свинцовыми припоями типа ПОС 60.

• паяльные станции для свинцовой пайки
• паяльные станции для бессвинцовой пайки
• термопинцеты
• паяльные станции для демонтажа

Паяльные станция для свинцовой пайки

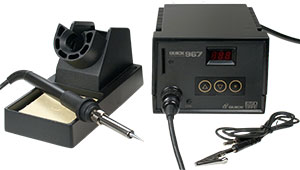

Традиционные паяльные станции представлены двумя моделями: QUICK-967ESD и QUICK-969ESD. Модели отличаются типом индикации и установки температурного режима пайки: у первой модели выбор температуры осуществляется посредством кнопок и цифрового дисплея, у второй – с помощью поворотного регулятора без дисплея.

Модель	QUICK967ESD	QUICK969ESD
Выбор температуры	Цифровой дисплей и кнопки управления	Поворотный регулятор
Потребляемая мощность	60 Вт
Выходное напряжение	24 В АС
Температурный диапазон	200…480°С
Стабильность температуры	1°С
Габаритные размеры	170х120х93 мм
Вес	1,4 кг

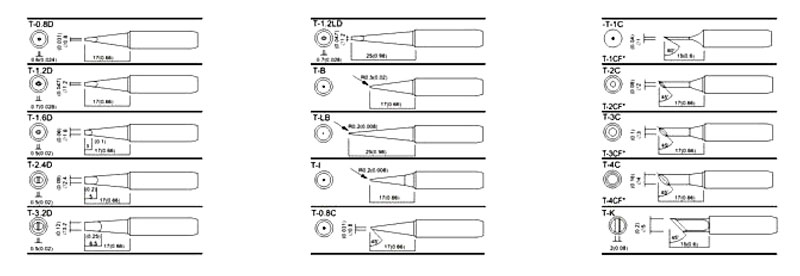

Сменные жала для станций:

Паяльные станции для бессвинцовой пайки

Паяльные станции для бессвинцовой (lead-free) пайки отличаются повышенной мощностью, что позволяет им легко работать с тугоплавкими припоями (в отличие от стандартного ПОС60). Диапазон мощностей таких станций начинается от 75-80 Вт и заканчивается 150-160 Вт. Станции отличаются более быстрым нагревом жала, что достигается использованием более мощных ПИД-регуляторов. Паяльное оборудование этого типа можно использовать как для пайки бессвинцовыми, так и свинцовыми  припоями.

Модель	QUICK203	QUICK203H	QUICK204	QUICK204H	QUICK202D ESD
Выбор температуры	Цифровой дисплей и кнопки управления	Поворотный регулятор	Цифровой дисплей и кнопки управления	Поворотный регулятор	Цифровой дисплей и кнопки управления
Потребляемая мощность	60 Вт	90 Вт	60 Вт	90 Вт	90 Вт
Выходное напряжение	36 В	36 В	36 В	36 В	48 В
Температурный диапазон	50…600°С		200…420°С		80…480°С
Стабильность температуры	2°С
Скорость нагрева до 350°С	35 с	25 с	35 с	25 с
Блокировка температуры	По паролю		Механическая		По паролю
Вес	2 кг	2,6 кг	2 кг	2,6 кг	1 кг

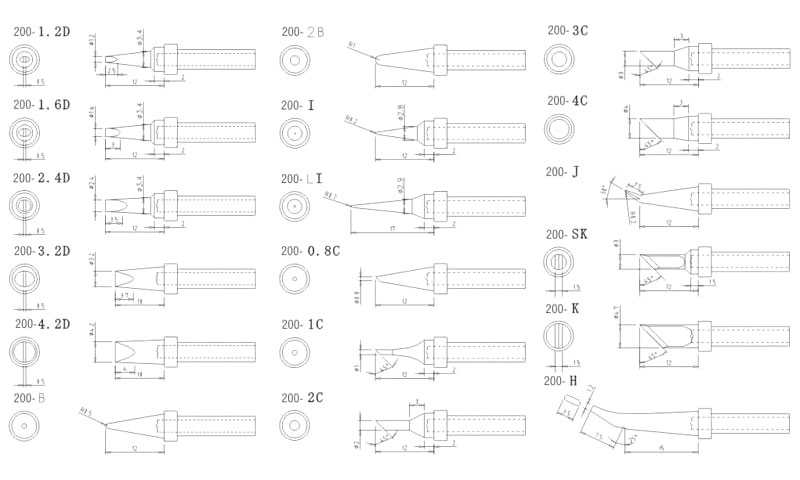

Сменные жала для станций QUICK203, QUICK204

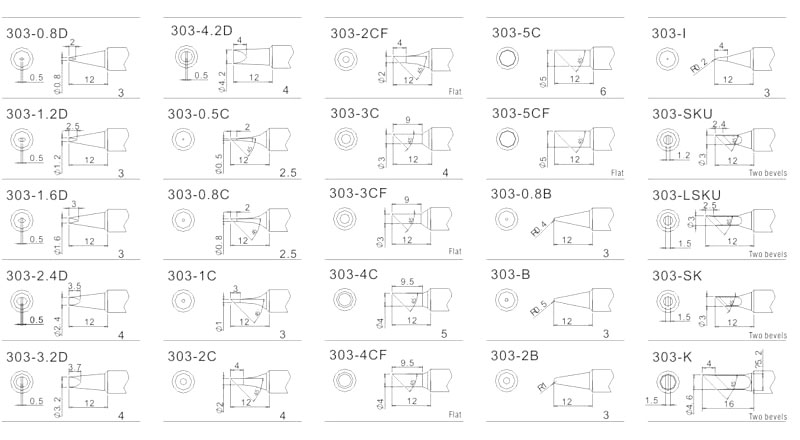

Сменные жала для станций QUICK202D

Паяльные станции для демонтажа

Обязательный элемент демонтажной паяльной станции – компрессор, работающий на вдув, а не на выдув. С помощью компрессора припой с контактной поверхности всасывается в предназначенный для этого резервуар. Паяльная станция Quick201B предназначена для демонтажа электронных компонентов и может работать как со свинцовыми, так и бессвинцовыми припоями.

—станция имеет защиту от электростатических разрядов
—мощный встроенный вакуумный насос (производство Япония)
—прецизионная настройка температуры благодаря датчику, расположенному близко к жалу паяльника
—низковольтный нагреватель (36 В), полностью изолированный, безопасный и надежный
—светодиодный цифровой дисплей с функцией автоматического выключения питания
—цифровая калибровка
—особая конструкция жала и нагревателя позволяет захватывать даже плавящийся припой
—долгий срок службы нагревательного элемента

Технические характеристики

—Мощность насоса: 12 В/2 А
—Мощность нагревателя: 90 Вт
—Температурный диапазон: 200…450°С
—Вакуумное давление: 600 мм рт.столба
—Габаритные размеры: 105х250х165 мм
—Вес: 4 кг

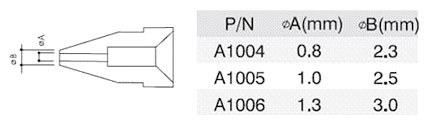

Сменные жала

Паяльные станции с автоматической подачей припоя

QUICK375A +ESD

QUICK375B +ESD

Паяльные станции с автоматическим механизмом подачи припоя работают с катушками припоя толщиной 0,6-1,2 мм весом до 1 кг.
—керамический нагревательный элемент с увеличенным сроком службы, рабочее напряжение 24 В DC
—контроль температуры с помощью RTD температурного датчика, быстрый нагрев до нужной температуры
—стабильность и точной заданной рабочей температуры
—стабильная работа электропривода, автоматическая подача припоя
—набор дополнительных функций: регулировка скорости подачи, объема подачи, интервала времени и т.д.
—два рабочих режима: автоматический и ручной
—паяльную станцию можно использовать для пайки разъемов, адаптеров и т.д.

Технические характеристики

—Тип привода: шаговый электродвигатель
—Мощность паяльника: 60 Вт
—Температурный диапазон: 200…480оС
—Стабильность температуры: 2оС
—Скорость подачи припоя: 2,7 мм/с…27 мм/с (36о/с…360о/с)
—Интервал подачи припоя: 0…2,7 с
—Объем подачи припоя: 0 – 150 мм
—Режим подачи: автоматический (1-9), ручной (0)
—Диаметр припоя: 0,6/0,8/1,0/1,2 мм
—Вес катушки припоя: менее 1 кг
—Габаритные размеры: 200х138х140 мм
—Вес: 2,6 кг

Термопинцет для SMD компонентов

Термопинцет QUICK989ESD обеспечивает направленный контакт с компонентами, полностью решая проблему ненамеренного контакта жала о близлежащие компоненты. Идеально подходит для пайки чувствительных к электричеству компонентов, так как обеспечен антистатической защитой.

—защита от электростатических разрядов (ESD исполнение)
—два нагревательных элемента контактируют с компонентом напрямую без нагрева соседних компонентов
—удобен для выпайки компонентов с высокой плотностью монтажа
—пинцет можно подключать к различным типам паяльных станций
—безопасное удаление сгоревших резисторов, конденсаторов и SOP компонентов
В комплект поставки паяльная станция не входит.

Технические характеристики

—Выходное напряжение: 24 В АС
—Мощность: 25х2 Вт
—Температурный диапазон: 200…480оС
—Потенциал жало-земля: 2 мВ
—Сопротивление жало-земля: 2 Ом
—Длина: 186 мм
—Вес: 98 г

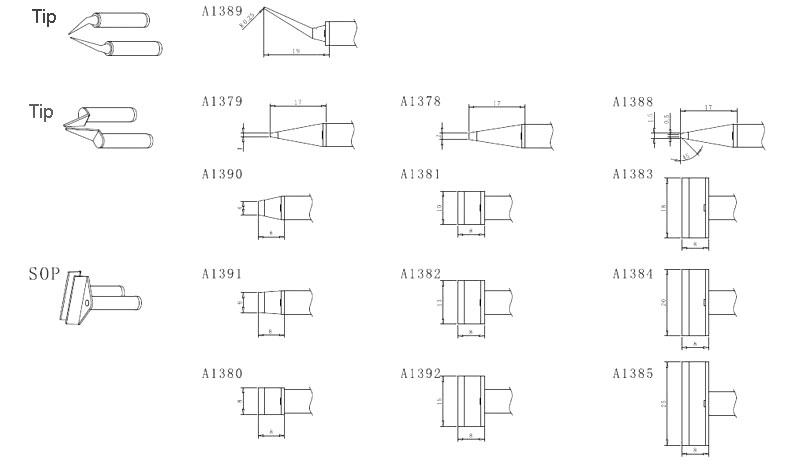

Сменные жала для пинцета QUICK989ESD
