Ионисторы используются в схемах резервных или автономных источников питания, а также в схемах управления электродвигателями и в автомо-
бильной электронике. Ионисторы не имеют диэлектрического слоя, заряд накапливается в поверхностном ионном слое электродов. Таким образом,
образуется «двойной электрический слой».
Ионисторы имеют ряд преимуществ перед традиционными устройствами — батареями, аккумуляторами и электролитическими конденсаторами: широ- кий температурный диапазон, длительный срок службы, большая емкость, низкие токи утечки и отсутствие необходимости контроля процесса зарядки. Типы корпусов: дисковые для монтажа в отверстие, «таблетки» для монтажа на плату, радиальные мощные.
| EEC | S0HD | 224 | V |
| 1 | 2 | 3 | 4 |
| Ф | D, мм | L, мм | d, мм | P, мм |
| 1.0 | 8.0 | 22.0 | 0.7 | 3.5 |
| 3.3/4.7 | 12.5 | 23.0 | 0.8 | 5.0 |
| 10 | 12.5 | 35.0 | 0.8 | 7.5 |
| 22/30 | 18.0 | 35.0 | 0.7 | 3.5 |
| 50 | 18.0 | 40.0 | 0.8 | 7.5 |
| 70 | 18.0 | 50.0 | 0.8 | 7.5 |
| Серия | Срок заряда, часы | Макс. рабочее напряжение, В | Номинальный диапазон емкости, Ф | Внутреннее сопротивление, Ом (1 кГц) | Диапазон рабочих температур, °С | Применение |
|---|---|---|---|---|---|---|
| SG (EECS5R5H) | 1000 | 5.5 | 0.47 / 1 / 1.5 | 30 | -25…70 | Питание схем памяти видео и аудио оборудования, камер, телефонов и др. |
| SD (EECS0HD) | 1000 | 5.5 | 0.022 / 0.047 / 0.1 / 0.2 / 0.33 | 150…75 | -25…70 | |

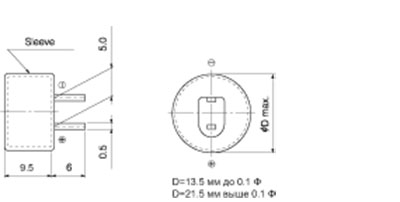

| F (EECF5R5H) | 1000 | 5.5 | 0.033 / 0.047 / 0.1 / 0.47 / 0.68 / 1 | 150…50 | -25…85 | |
| NF (EECF5R5U) | 1000 | 5.5 | 0.1 / 0.22 / 0.47 / 1 / 1.5 | 75…30 | -25…70 | |
| HW (EECHW0D) | 1000 | 2.3 | 1 - 22 | 1…0.1 | -25…70 | Схемы с питанием от солнечных батарей, портативные двигатели, UPS |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
EECF5R5U224, ионистор 0.22Fx5.5V -25+70Cсерия NF табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 300 - 71.41 от 210 - 73.81 от 120 - 76.20 от 30 - 78.60 от 1 - 87.00 |
|
 |
EECF5R5U104, ионистор 0.1Fx5.5V -25+70Cсерия NF табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 100 - 114.82 от 70 - 126.55 от 40 - 138.27 от 10 - 150.00 от 1 - 200.00 |
|
 |
EECF5R5U155, ионистор 1.5Fx5.5V -25+70Cсерия NF табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 50 - 215.47 от 35 - 223.65 от 20 - 231.82 от 5 - 240.00 от 1 - 270.00 |
|
 |
EECF5R5U474, ионистор 0.47Fx5.5V -25+70Cсерия NF табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 1000 - 222.97 от 700 - 235.31 от 400 - 247.66 от 100 - 260.00 от 1 - 320.00 |
