ШР20П3НШ7, розетка с неэкран.патрубком на кабель (21-22г) приемка ОТК

Номенклатурный номер: 544541764
Производитель: Элекон

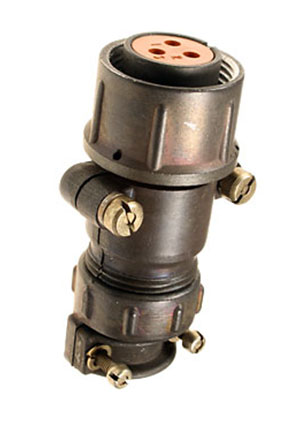

ШР20П3НШ7, розетка с неэкран.патрубком на кабель (21-22г) приемка ОТК Элекон
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Информация для заказа

Номенклатурный номер: 544541764
Артикул: ШР20П3НШ7
Производитель: Элекон

ШР20П3НШ7 (datasheet)

Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 20 - 1228.00 руб.
от 14 - 1252.00 руб.
от 8 - 1276.00 руб.
мин.заказ 4

Описание

Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1,5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей. В последнем случае на корпусе вместо хомута делают резьбу с гайкой.
Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.

Технические
характеристики

Технические характеристики

Серия ШР
Производитель Элекон
Функциональное назначение розетка
Способ монтажа пайка на кабель
Форма контактов прямые
Материал корпуса металл
Материал изолятора карболит
Сопротивление изолятора не менее,МОм 1000
Покрытие контактов серебро
Сопротивление контактов не более,Ом 0.01
Максимальный ток, не более,А 25
Рабочее напряжение ,В 850
Рабочая температура,оС -60...110

Документация

ШР20П3НШ7 (datasheet)

Сайт производителя: Элекон
