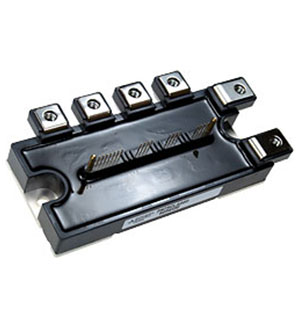

PM75RLA060, модуль 7 IGBT 600В 75A 5 поколение L серия

Номенклатурный номер: 635608996
Производитель: Mitsubishi

Номенклатурный номер: 635608996

PM75RLA060, модуль 7 IGBT 600В 75A 5 поколение L серия Mitsubishi
Изображения и чертеж служат только для ознакомления, см. техническую документацию

Артикул: PM75RLA060

Производитель MITSUBISHI
Макс.напр.к-э,В 600
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост+тормозной транзистор
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 7
все параметры
Наличие: под заказ
Поставка: по запросу менеджеру
Цены (уточняются по запросу на почту):
от 50 - 8055.49 руб.
мин.заказ 50
Интеллектуальные силовые IPM модули – улучшенные гибридные силовые приборы, которые сочетают в себе быстродействие и высокий КПД IGBT транзисторов, коптимизированные управляющие драйверы и схемы защиты. Применение улучшенных токовых датчиков в схемах защиты по току и КЗ позволяет проводить непрерывный мониторинг работы устройства, тем самым повышая надежность эксплуатации. В IPM модулях имеет также и защита по температуре и по пониженному напряжению. Высокая степень интеграции IPM позволяет создавать компактные и недорогие изделия.
Сигнальный интерфейс связи с IPM модулем должен иметь гальваническую развязку. Для этого обычно применяют оптроны, хотя возможно и применение оптоволоконной связи или импульсных трансформаторов. Логика управления отрицательная, т.е. активный сигнал на входе равнее 0.

Технические характеристики

Производитель Mitsubishi
Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 1.5
Номинальный ток одиночного тр-ра,А 75
Структура модуля 3-фазный мост+тормозной транзистор
Тип силового модуля Интеллектуальный модуль IPM
Максимальная частота модуляции,кГц 15
Мощность привода, кВт 7
Драйвер управления встроенный
Защита по току нет
Защита от короткого замыкания есть
Защита от перегрева есть
Защита от пониженного напряжения питания есть
Максимальная рассеиваимая мощность,Вт 390
Максимальный ток эмиттера, А 150
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 1000
Напряжение изоляции, В 2500
Информация о бренде
MitsubishiСайт производителя: Mitsubishi
О производителе
Все товары бренда: Mitsubishi

Документация

Поиск документации на PM75RLA060

Силовые модули Mitsubishi

Аналоги и замены для PM75RLA060

Для подбора аналогов обратитесь в службу технической поддержки.
