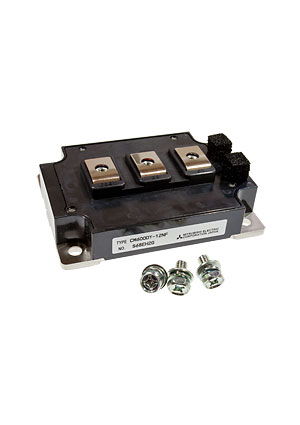

CM600DY-12NF, 2 IGBT 600V 600A 5-gen (NF-Series)

Mitsubishi
На складе: 19 шт в Москве
Нужно больше?

12100.00 руб. /шт от 1 шт
11800.00 руб. /шт от 2 шт
11318.76 руб. /шт от 20 шт

Цена и наличие указаны на 16.07.2019 10:03

2 20
шт
=
12100.00
руб.

по 12100.00 руб./шт
'

Информация для заказа

Код заказа: 878505813
Производитель: Mitsubishi
Артикул производителя: CM600DY-12NF


Другие предложения для CM600DY-12NF на    шт
Наименование Цена Наличие Условие
поставки
Сумма,
руб.
В корзину
  CM600DY-12NF, Module2011489276 14829.58
руб./шт.
2 шт. 1 неделя 14829.58
 шт. в корзину



Макс.напр.к-э,В 600
Напряжение насыщения коллектор-эмиттер, В 1.7
Номинальный ток одиночного тр-ра,А 600
Структура модуля полумост
Тип силового модуля Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц 20
Входная емкость затвора,нФ 90
Мощность привода, кВт -
Драйвер управления VLA500
Защита по току нет
Защита от короткого замыкания нет
Защита от перегрева нет
Защита от пониженного напряжения питания нет
Максимальная рассеиваимая мощность,Вт 1130
Максимальный ток эмиттера, А 1200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В 6
Напряжение эмиттер-коллектор,В 1.7
Время нарастания импульса тока к-э на индуктивной нагрузке,нс 300
Напряжение изоляции, В 2500
Температурный диапазон,С -40...150
Производитель Mitsubishi Electric Semiconductor

CM600DY-12NF, 2 IGBT 600V 600A 5-gen (NF-Series) (техническая документация из каталога ПЛАТАН)

Документация производителя (datasheet)

Обзор продукции: IGBT модули

Сайт производителя: Mitsubishi

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno@platan.ru

Описание

IGBT модули серии NF представляют 5-ое поколение модулей Mitsubishi. Они предназначены для высоковольтной коммутации в составе силовых приводов асинхронных двигателей и высокочастотных преобразователей. Применяемые для их создания усовершенствованные технологии позволяют получить низкие напряжения насыщения и высокую скорость переключения, необходимые для функционирования на частотах до 20 кГц.
5-ое поколение модулей представляет синтез двух передовых технологий: технологии изготовления кристалла CSTBT и LPT пластины.

Отличительные особенности NF-модулей:
- повышенная стойкость к короткому замыканию,
- малая емкость затвора,
- низкое напряжение насыщения коллектор-эмиттер,
- стандартный корпус (аналог популярной H-серии),
- устойчивость к коротким замыканиям,
- улучшенная теплопроводность подложки из AlN,
- внутренняя индуктивность снижена в два раза по сравнению с H-серией.

Область применения:
- Инверторы
- Системы вторичного электропитания
- Производство электроэнергии; ветро и солнечные электростанции.
- Электросварочное оборудование
- Системы электроприводов
