Макетные платы

Макетные платы используются для моделирования и быстрой сборки прототипов электронных устройств. С помощью макетной платы можно смоделировать, наладить и протестировать электрическую схему еще до того, как конечное устройство будет собрано на печатной плате. Использование макетной платы значительно облегчает процесс проектирования, существенно экономит время разработки и ее стоимость, позволяет быстро находить ошибки моделирования и вносить изменения в разрабатываемую схему.
Макетные платы выпускаются двух типов: беспаечные и для монтажа с пайкой.

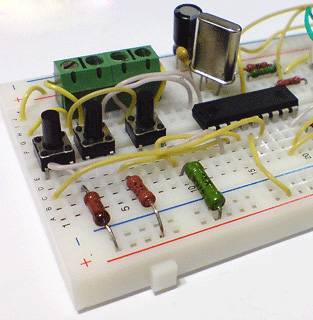

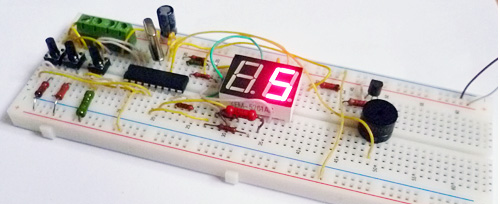

Беспаечные платы являются универсальными макетными платами многократного использования. После сборки устройства и его тестирования его можно разобрать и использовать плату для сборки нового устройства. Безусловно, самым важным преимуществом беспаечной макетной платы является отсутствие этапа пайки при макетировании схемы, что сокращает весь процесс макетирования и отладки устройства.
Беспаечные платы WB/WBU состоят из пластмассового основания (ABS-пластик), в котором расположен набор токопроводящих контактных разъемов (фосфористая бронза с покрытием никелем). В зависимости от конструкции платы эти разъемы объединены в строки. Все точки в пределах одной строки электрически соединены между собой. Расстояние между отверстиями составляет 2,54 мм.
Каждая макетная плата имеет несколько зон. Это могут быть контактные зоны и шина (или шины) питания. Последние имеют маркировку красной и синей линией вдоль контактных точек. Все точки шины электрически соединены между собой. Плата может иметь несколько контактных зон с разделителем между ними.
К каждому разъему можно подключить выводы электронных компонентов или проводников толщиной не более 0.7 мм. Каждая контактная точка рассчитана на 50 тысяч циклов подключения/отключения.

Один небольшой недостаток беспаечных макетных плат заключается в том, что они не предназначены для работы с напряжением 220 В, поэтому моделировать сильноточные схемы на них нельзя.

Второй тип плат – это универсальные печатные платы для сборки и моделирования прототипов электронных устройств посредством пайки. Недостаток таких плат заключается в их одноразовом использовании, однако на них можно размещать компоненты с двух сторон платы (для двусторонних плат).
Будьте внимательны! Платы отечественного и импортного производства отличаются шагом. В отечественной электронике принята метрическая система, поэтому платы могут иметь шаг 2.5 мм, а зарубежная электроника базируется на дюймовой системе, где шаг между контактами будет составлять 2.54 мм.
