Dupont соединители-перемычки

04 февраля 2019

Большинство разработчиков и конструкторов пользуются перемычками для печатных плат. Обычно они продаются комплектами по 30, 40 и т.д. штук, которые состоят из одноштырьковых соединителей. Их стоимость очень демократична, удобство бесспорно.

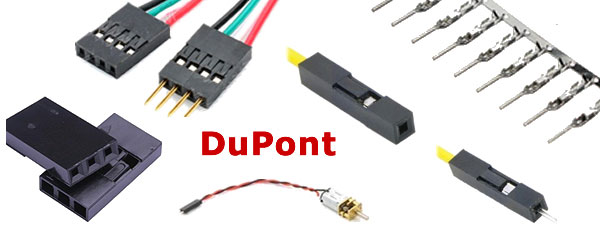

Однако такие перемычки не обязательно покупать в наборе, их можно сделать самостоятельно из корпусов с контактов Dupont. При этом можно сделать разъемы на 1, 2, 3 или 4 контакта. Разъемы традиционно называют DuPont по наименованию первоначальной фирмы-производителя. Их особенность была в применении специального негорючего пластика.

Преимущества самостоятельного изготовления перемычек заключаются в следующем:

низкая стоимость комплектующих
возможность варьирования длины провода
выбор проводов любой расцветки
создание любых комбинаций вилок и розеток
возможность сборки разъемов с любым количеством контактов от 1 до 8

Шаг соединителей составляет 2.54 мм, поэтому они широко применяются для подключения к штырьковым линейкам. Контакты является взаимозаменяемыми, т.е. в корпус вилки можно установить как гнездо, так и штекер. Контакты предназначены для кримпирования на провод 22-28AWG. Контакты не обязательно устанавливать в корпус, при необходимости быстрого подключения можно обжать контакт на провод и напрямую подключить к штыревому соединителю.

Применение Dupont соединителей предоставляет возможность быстрого подключения проводных устройств (например, шаговых двигателей, датчиков, индикаторов и т.д.) к блокам управления. Также они обеспечивают быстрое соединение плата-плата, включая монтажные беспаечные платы.
