Датчики требуют два источника питания: один для нагревателя и один для внутренней схемы. Для нагревателя можно использовать питание 5В АС/DC, в то время как питание самого датчика должно быть только 5 В DC. Кроме этого, для подключения датчика потребуется нагрузочный резистор (4,7 кОм).
Особенности
— Высокая чувствительность
— Малое время отклика
— Стабильность работы, долгий срок эксплуатации
— Простота подключения и настройки
СЕРИЯ МQ
| Модель датчика | MQ-2  |
MQ-4  |
MQ-5  |
MQ-6 |
MQ-8 |
| Детектируемый газ | горючие газы, дым |
метан | LPG, метан | LPG | водород |
| Диапазон измерений | 300-10000ppm | 100-10000ppm | |||
| Стандартные параметры схемы | Vc 24 В пост.тока Напряжение нагревателя 5В ±0,1 В АС/DC Нагрузочное сопротивление регулир. |
||||
| Мощность потребления нагревателя | ≤950 мВт | ≤00 мВт | |||
| Чувствительность | Rs(воздух)/Rs 2000 ppm C3H8)≥5 |
Rs(воздух)/Rs 5000 ppm CH4)≥5 |
Rs(воздух)/Rs 2000 ppm C3H8)≥5 |
Rs(воздух)/Rs 1000 ppm H2)≥5 |
|
| Выходное напряжение | 2.5-4.0 В (2000 ppm C3H8) |
2.5-4.0 В (2000 ppm CH4) |
2.5-4.0 В (2000 ppm C3H8) |
2.5-4.0 В (1000 ppm H2) |
|
| Стандартные условия тестирования | 20°С ±2°С: 55% ±5% относит.влажности | ||||
| Время преднагрева | не менее 48 часов | ||||

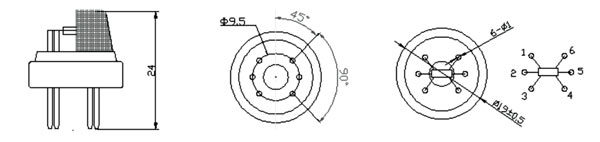

Чертеж
СЕРИЯ MP
| Модель датчика | MP-2 | MP-4 | MP-5 |
| Детектируемый газ | C3H8, дым | CH4, природный газ | припродный газ, метан, LPG (C3H8) |
| Диапазон измерений | 300-10000 ppm | 300-10000 ppm | 300-10000 ppm |
| Стандартные параметры схемы | Vc ≤10 В DC Vh*: 5 В ±0.1 В АС или DC Нагрузочное сопр-е регулируемое |
Vc ≤24 В DC Vh*: 5 В ±0.1 В АС или DC Нагрузочное сопр-е регулируемое |
|
| Сопротивление нагревателя | 105 Ом ±10 Ом | 85 Ом ±15 Ом | |
| Мощность потребления нагревателя | ≤40 мВт | ≤350 мВт | ≤300 мВт |
| Чувствительность | Rs(воздух)/Rs(2000 ppm C3H8)≥3 | Rs(воздух)/Rs(5000 ppm CH4)≥5 | Rs(воздух)/Rs(2000 ppm C3H8)≥5 |
| Стандартные условия тестирования | 20°С ±2°С: 55% ±5% относит.влажности | ||
| Время преднагрева | Не менее 48 часов | ||

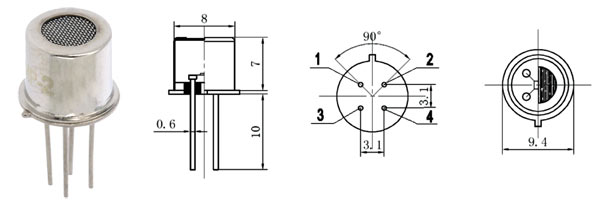

Чертеж
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
MQ-2, полупроводниковый датчик горючих газов, дыма | Winsen | 82 шт. | со склада |
от 50 - 80.68 от 35 - 81.75 от 20 - 82.83 от 5 - 83.90 от 1 - 86.00 |
|
 |
MQ-4, датчик метан, СПГ полупроводниковый | Winsen | 96 шт. | со склада |
от 100 - 86.13 от 70 - 87.25 от 40 - 88.38 от 10 - 89.50 от 1 - 93.00 |
|
 |
MQ-8, полупроводниковый датчик водорода H2 | Winsen | 26 шт. | со склада |
от 50 - 92.46 от 35 - 93.67 от 20 - 94.89 от 5 - 96.10 от 1 - 99.00 |
|
 |
MQ-5, датчик СПГ полупроводниковый | Winsen | 97 шт. | со склада |
от 100 - 85.55 от 70 - 88.40 от 40 - 91.25 от 10 - 94.10 от 1 - 110.00 |
|
 |
MQ-5A, датчик метан CH4, пропан C3H8 300-10000ppm | WINSENSOR | 7 шт. | со склада |
от 30 - 195.66 от 21 - 201.77 от 12 - 207.89 от 3 - 214.00 от 1 - 250.00 |
|
 |
MQ-2, п/п датч горючих газов и дыма 300-10000ppm | WINSENSOR | нет | ОО |
от 400 - 101.59 от 280 - 107.39 от 160 - 113.20 от 40 - 119.00 от 1 - 170.00 |
|
 |
MQ-6, датчик корючих газов пропан C3H8 300-10000ppm | WINSENSOR | нет | ОО |
от 500 - 120.95 от 350 - 127.30 от 200 - 133.65 от 50 - 140.00 от 1 - 160.00 |
|
 |
MQ-8, п/п датч на водород H2 100-1000ppm | WINSENSOR | нет | ОО |
от 400 - 116.11 от 280 - 122.74 от 160 - 129.37 от 40 - 136.00 от 1 - 200.00 |
|
 |
MQ-5, датчик горючих газов LPG C3H8,CH4 300-10000ppm | WINSENSOR | нет | ОО |
от 500 - 111.64 от 350 - 118.09 от 200 - 124.55 от 50 - 131.00 от 1 - 160.00 |
|
 |
MQ-5B, датчик метан CH4, пропан C3H8 300-10000ppm | WINSENSOR | нет | ОО |
от 500 - 179.87 от 350 - 187.91 от 200 - 195.96 от 50 - 204.00 от 1 - 230.00 |
