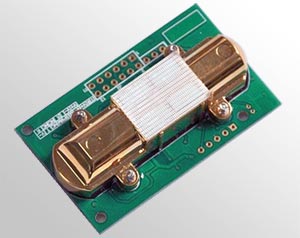

NDIR инфракрасные датчики газа

Инфракрасные недисперсионные датчики (NDIR) имеют хорошую селективность, отличную стабильность измерений на всём протяжении эксплуатации, высокую чувствительность и разрешение, не зависят от концентрации кислорода в воздухе, не чувствительны к агрессивным средам, не боятся влаги, не содержат вредных веществ и отличаются долгим сроком службы.

Конструктивно NDIR датчик состоит из источника ИК излучения, измерительной камеры, куда подается тестируемая газовая смесь, фильтра длины волны и ИК детектора. При попадании газа в камеру определенные длины волн поглощаются в ИК спектре, отсеиваются фильтром и излучение попадает в фотоприемник. Здесь происходит преобразование интенсивности света в пропорциональный сигнал, который затем предварительно усиливается.

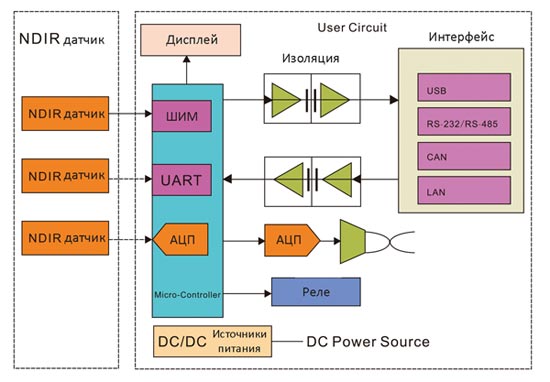

Рис. 1. Схема подключения датчиков

Классификация NDIR датчиков газа
— NDIR датчики СО2 для бытовых применений
— NDIR датчики СО2 для индустриальных применений
