Сенсорные модули ZHxxx/ZPH01/ZPHS01 - это простые мониторы воздуха (датчики пыли), которые хорошо обнаруживают частицы диаметром более 0.8мкм, даже сигаретный дым. Низкое энергопотребление.
Датчики этого типа широко применяются в качестве детекторов PM2.5 частиц, воздухоочистителях, кондиционерах, мониторах воздуха и т.д.
Модель | ZH03/ZH03A/ZH03B |
ZPH01 |
ZPHS01 |
Детектируемый газ | PM1.0, PM2.5, PM10 | PM2.5 | CO2, PM2.5, CH2O, TVOC, температура, влажность |
Тип датчика | лазерный | ||
Выходной сигнал | ШИМ, ЦАП, UART (3В TTL) |
ШИМ, UART | I2C, UART |
Рабочее напряжение | 5 В ±0.1 В | 5 В ±0.2 В | 5 В |
Рабочий ток | <120 мА | <150 мА | <200 мА |
Время отклика (Т90) | ≤45 с | - | |
Условия эксплуатации | -10…+50°С, 0-85% влажности |
-20…+50°С, 0-90% влажности |
0…+65°С, -0-100% влажности |
Габаритные размеры | 50х32.4х21 мм | 59.47х44.5х20 мм | 72х61 мм |
Срок службы | 3 года |
Структура лазерного датчика

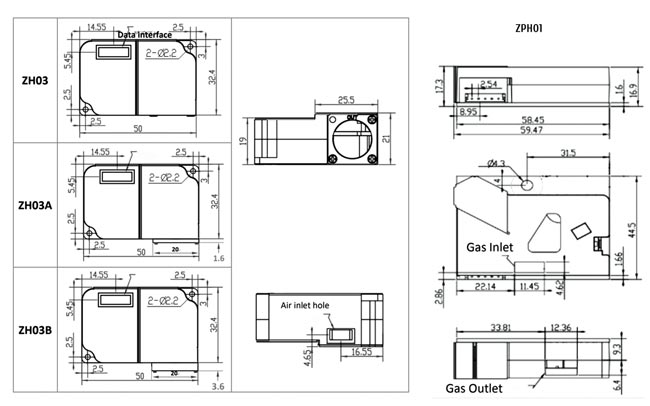

Чертеж
Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
---|---|---|---|---|---|---|
ZH03B PM2.5, PM2.5 NDIR датч конц-и пыли/дыма до 1000мкг/м3 UART PWM | Winsen | 20 шт. | со склада |
от 20 - 974.79 от 14 - 989.86 от 8 - 1004.93 от 2 - 1020.00 от 1 - 1100.00 |
||
ZH03B PM2.5, лазерный датчик концентрации пыли 1000мкг/м3 UART ШИМ | WINSENSOR | нет | ОО |
от 20 - 1560.32 от 14 - 1600.21 от 8 - 1640.11 от 2 - 1680.00 от 1 - 1800.00 |
||
ZPHS01(VOC), VOC модуль ЭХ | Winsen | нет | ОО |
от 20 - 5248.66 от 14 - 5425.77 от 8 - 5602.89 от 2 - 5780.00 от 1 - 6400.00 |
