Кремнийорганические теплопроводящие подложки 3M

Кремнийорганические теплопроводящие подложкиЧтобы радиатор эффективно работал, необходимо обеспечить его плотное прилегание к источнику нагрева. При выборе вариантов крепления радиатора рассматривают такие параметры, как цена, размер, вес, эффективность и др. Любой вариант крепления должен обеспечивать максимальный контакт двух поверхностей, но, с другой стороны, он не должен приводить к трещинам в плате и на корпусах компонентов.

8810 – это теплопроводящая лента толщиной всего 250 мкм с акриловым адгезивом, она показывает отличные термопроводные и электроизоляционные свойства при высокой адгезии к радиатору.

Лента 8810 имеет три слоя: слой акрилового адгезива с керамическим наполнителем и два слоя лавсанового лайнера. Акриловый состав отвечает за адгезивные свойства материалы, т.е. за качество его крепления, а керамический наполнитель обеспечивает теплоперенос.



Защитный лайнер
Акриловый адгезив+керамический наполнитель
Защитный лайнер



 - керамический наполнитель

Эффективность теплоотвода, в первую очередь, зависит от качества контакта с поверхностью, а она, в свою очередь, характеризуется таким свойством, как смачиваемость. Это способность адгезива растекаться по всей поверхности субстрата, чтобы между адгезивом и этой поверхностью не возникли воздушные пустоты.

Подложки серии 8810 имеют повышенную толщину, за счет чего более плотно прилегают к поверхности радиатора и заполняют неровности его микрорельефа. На рисунке приведены результаты теста на смачиваемость подложек серии 88хх и подложки конкурента. После приложения усилия в 50 psi в течение 10 секунд подложка 8810 демонстрирует смачиваемость в 87,2% по сравнению с 16,1% конкурента.

Рассмотрим работу подложек 8810 в критических условиях температурной перегрузки. Как известно, пасты не восстанавливают свою теплопроводность после перегрузок, они просто засыхают. Подложки 8810 могут кратковременно работать при температурах 125-150°С (часы и дни), стандартная рабочая температура для них составляет 90-100°С.

На рисунке показан график испытаний на ударную прочность, изменение термосопротивления при резких скачках температуры в диапазоне -55…+125°С с цикличностью 3 часа. По результатам после 10,000 часов испытаний термосопротивление подложки 8810 не изменилось.

Адгезив ленты 8810 имеет достаточную начальную адгезию, она может составлять от 20 до 50% от конечной прочности. Максимум адгезии достигается через 24 часа.

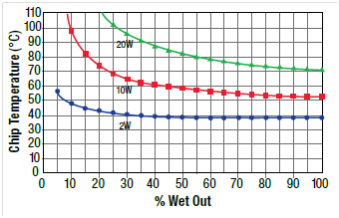

На графике показана зависимость процента смачиваемости (площадь рабочего контакта) от температуры кристалла для трех компонентов разной мощности, 2, 10 и 20 Вт. Здесь видно, что даже при 30-40% контакте с подложкой уже достигается максимальный теплоотвод для маломощных приборов, устройства с высокой теплоотдачей, до 20 Вт требуют обеспечения максимального контакта с поверхностью.

На следующем графике показана прочность на отрыв и усилие сдирания для обычной теплопроводящей ленты, ленты 3М и ленты серии VHB также от 3М. Столбики разных цветов указывают на температурные режимы.

Удобны и эффективны подложки 8810 при монтаже. Подложка имеет два защитных лайнера, удалив первый можно приклеить подложку к первой поверхности, удалив второй, сборка крепится ко второй поверхности. Такой монтаж не требует крепежных элементов (например, винтов для транзисторов) и увеличивает скорость сборочных операций. Немаловажным является и тот факт, что подложки можно удалить (т.е. они ремонтопригодны), при этом поверхность радиатора останется чистой. Подложки можно монтировать не только к радиаторами, но и напрямую к печатным платам и корпусам.

Кратко суммируем преимущества подложек 8810
Малая толщина 250 мкм
Высокая адгезия, отличные изоляционные свойства
Не имеет цикла отвержения, максимальные характеристики через 24 часа
Теплопроводность: 0,6 Вт/м-К
Мягкая подложка хорошо заполняет неровности рельефа, идеально для материалов с низкой поверхностной энергией
Отличная смачиваемость поверхности без «воздушных мостов»
Отличная стойкость на сдвиг
Диэлектрическая прочность 26 кВ/мм
Стойкость к перегрузкам: не высыхает и не теряет свойств после пикового нагрева
Быстрый монтаж, простота сборочных операций, не требует крепежа
Выпускается в листах для вырубки различных форм

Характеристики
Теплопроводность: 0,6 Вт/м-К
Диэлектрическая проницаемость: 100 МГц
Диэлектрическая прочность >26 кВ/мм
Адгезив: акриловый с керамическим наполнителем
Толщина: 250 мкм, защитный лайнер 50 мкм
Цвет: белый
Срок хранения: 24 месяца
Прочность за сдвиг (статический): 1000 г (удерживается 10,000 минут) при t 22-70°С
Прочность за сдвиг (динамический): 1008 г при t 22°С, 216 г при t 70°С


Ассортимент теплопроводных лент 3М

Толщина, мм Стандартные С высокой адгезией
и смачиваемостью
С высокой адгезией С повышенной адгезией
UL 94 V-2
Нерастягивающаяся
UL 94 V-0
0,05 9882 8802
0,13 9885 8805   8708-013
0,17         8943 (без UL94)
0,19         8940
0,2         8904-02
0,25   8810 TM-670SA   8904-025
0,3       8910-03
0,38   8815 TM-671SA
0,5   8820 TM-672SA   8904-05
Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
8810-75x75, теплопроводящая подложка двустор. 75х75мм толщина 0,25мм 3M под заказ под заказ от 30 - 90.16
от 21 - 94.77
от 12 - 99.39
от 3 - 104.00
от 1 - 120.00
8810 100*125, термопрокладка двустор.клеевая 100х125мм 0.25мм 0,6Вт КПТД 3M под заказ под заказ от 30 - 157.30
от 21 - 164.20
от 12 - 171.10
от 3 - 178.00
от 1 - 200.00
8810-100x180, термопрокладка двустор.клеевая 100х180мм 0.25мм 0,6Вт КПТД 3M под заказ под заказ от 30 - 175.56
от 21 - 181.04
от 12 - 186.52
от 3 - 192.00
от 1 - 230.00
8810-200x180, термопрокладка двустор.клеевая 200х180мм 0.25мм 0,6Вт КПТД 3M под заказ под заказ от 20 - 227.68
от 14 - 230.45
от 8 - 233.23
от 2 - 236.00
от 1 - 270.00
8810 150*100, теплопроводящая подложка двустор. 150х100мм толщина 0,25мм 3M под заказ под заказ от 40 - 240.45
от 28 - 252.63
от 16 - 264.82
от 4 - 277.00
от 1 - 310.00
8810-200x125, термопрокладка двусторо.клеевая 200х125мм 0.25мм 0,6Вт КПТД 3M под заказ под заказ от 30 - 331.71
от 21 - 342.14
от 12 - 352.57
от 3 - 363.00
от 1 - 430.00
8810 150*150, теплопроводящая подложка двустор. 150х150мм толщина 0,25мм 3M под заказ под заказ от 20 - 360.68
от 14 - 378.79
от 8 - 396.89
от 2 - 415.00
от 1 - 460.00
8810 150*200, теплопроводящая подложка двустор. 150х200мм толщина 0,25мм 3M под заказ под заказ от 20 - 480.81
от 14 - 504.87
от 8 - 528.94
от 2 - 553.00
от 1 - 610.00
8810 300*150, теплопроводящая подложка двустор. 300х150мм толщина 0,25мм 3M под заказ под заказ от 20 - 721.20
от 14 - 757.47
от 8 - 793.73
от 2 - 830.00
от 1 - 920.00
8810 300*200, теплопроводящая подложка двустор. 300х200мм толщина 0,25мм 3M под заказ под заказ от 20 - 961.49
от 14 - 1010.99
от 8 - 1060.50
от 2 - 1110.00
от 1 - 1300.00

Посмотреть все предложения по продукции 8810
