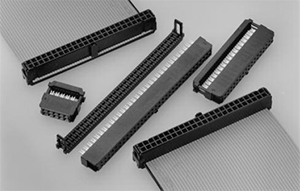

Двухрядные розетки AMP-LATCH предназначены для обжима на плоский кабель 1,27 мм (26-28 AWG) и стыкуются с вилками 2,54х2,54 мм с квадратными штырями 0,64 мм или круглыми штырями 0.61 мм. Они поставляются с установленными в них IDC контактами. Розетки выпускаются с числом контактов от 10 до 64. Максимальный ток на контакт 1 А, рабочая температура -65…105°С.
Двухрядные розетки AMP-LATCH предназначены для обжима на плоский кабель 1,27 мм (26-28 AWG) и стыкуются с вилками 2,54х2,54 мм с квадратными штырями 0,64 мм или круглыми штырями 0.61 мм. Они поставляются с установленными в них IDC контактами. Розетки выпускаются с числом контактов от 10 до 64. Максимальный ток на контакт 1 А, рабочая температура -65…105°С.
| С двумя выступами | С двумя пазами | С двумя пазами и центральным выступом |
 |
 |
 |
| Розетка с крышкой: 1658624 Компенсатор натяжения кабеля: 499252 |
Розетка с крышкой: 1658620 и 1658623* Компенсатор натяжения кабеля: 499252 |
Розетка с крышкой: 1658621 и 1658622* Компенсатор натяжения кабеля: 499252 |
Стыкуются с вилками серий: |
||
Вилки предназначены для установки в DIP панельки или пайки на плату и крепления плоского кабеля с шагом 1.27 мм. Количество контактов 10-64. Вилки стыкуются с DIP розетками 2,54х2,54 мм. Максимальный ток на контакт 1 А, рабочая температура -65…105°С.
| Шаг х Межрядное расстояние, мм | Количество контактов | Серия |
|---|---|---|
| 2,54 х 2,54 | 10 - 64 | 746610 |
| 2,54 х 7,62 | 8, 14, 16, 18, 20 | 746611, 5746613, 5746612 |
| 2,54 х 15,24 | 24, 28, 40 | 5746615 |

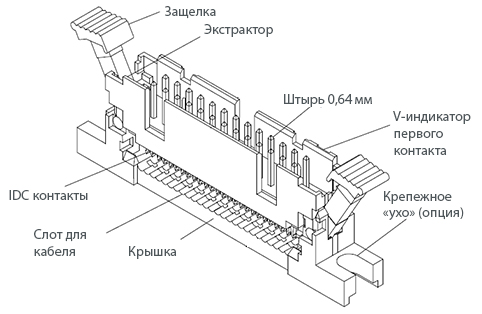

Разъемы имеют штыревые квадратные контакты 0,64 мм с шагом 2,54 мм и монтируются на плоский кабель с шагом 1,27 мм (26-28 AWG). Корпус соединителя состоит из установленных контактов и крышки и может иметь боковые защелки.

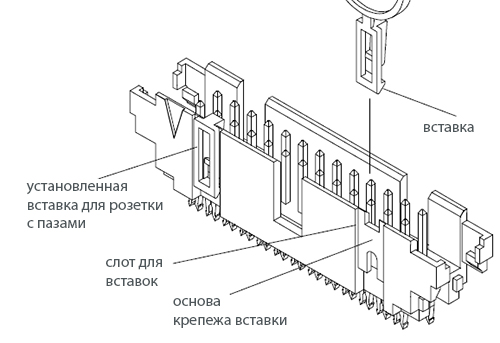

Для стыковки вилок с розетками, которые имеют ключи для правильного соединения (пазы или выступы), необходимо использовать пластмассовые вставки-защелки, которые устанавливаются в прорези корпуса вилки и имеют на внутренней стороне необходимые пазы и выступы.
Вилки предназначены для стыковки с розетками AMP-Latch и розетками Female Socket Connectors (серии 1658526, 1658528, 1658527).
| Без боковых защелок | С короткими защелками | С длинными защелками |
|---|---|---|
| Вилки без крепежных «ушек» | ||
| 111446 | 111492 | 111504 |
| Вилки без крепежными «ушками» | ||
| 5111448 | 111494 | 111506 |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
1-100103-4, 14P.A/L.STRAIN REL. Latch Connector: Strain Relief Accessories | TE Connectivity | 300 шт. | со склада |
от 500 - 19.78 от 350 - 20.22 от 200 - 20.66 от 50 - 21.10 от 1 - 23.00 |
|
 |
5103308-2, HDR 14 POS 2.54mm Solder ST Thru-Hole | TE Connectivity | 816 шт. | со склада |
от 500 - 50.90 от 350 - 51.93 от 200 - 52.97 от 50 - 54.00 от 1 - 58.00 |
|
 |
1658622-9, 40 NOVO MIL/CTR 30DP,LEAD | TE Connectivity | 1 шт. | со склада |
от 50 - 422.95 от 35 - 430.63 от 20 - 438.32 от 5 - 446.00 от 1 - 500.00 |
|
 |
5499786-1, Разъем с боковыми креплениями типа провод-плата, угловой, 2.54 мм, 10 контакт(-ов), Штыр | TE Connectivity | 312 шт. | 3-4 раб.дня |
от 216 - 29.23 от 72 - 31.61 от 38 - 33.72 от 19 - 35.17 от 1 - 36.21 |
|
 |
5499913-4, Разъем с боковыми креплениями AMP-Latch-20 вилка на плату угловая 2.54мм 20 контактов | TE Connectivity | 32 шт. | 3-4 раб.дня |
от 96 - 49.87 от 48 - 53.57 от 24 - 56.43 от 12 - 58.32 от 1 - 59.68 |
|
 |
1658621-4, Разъем типа провод-плата, 2.54 мм, 20 контакт(-ов), Гнездо, Серия AMP-LATCH Novo, IDC / I | TE Connectivity | 502 шт. | 3-4 раб.дня |
от 150 - 79.67 от 50 - 82.27 от 29 - 84.16 от 15 - 86.06 от 1 - 87.51 |
|
 |
5499922-3, Зажим на провод 16 контактов HDR | TE Connectivity | 83 шт. | 3-4 раб.дня |
от 31 - 342.90 от 16 - 350.79 от 8 - 358.01 от 4 - 363.44 от 1 - 367.82 |
|
 |
499252-5, AMP-Latch-10 планка для розетки черная | TE Connectivity | под заказ | под заказ |
от 1000 - 15.20 от 700 - 15.50 от 400 - 15.80 от 100 - 16.10 от 1 - 19.00 |
|
 |
2-215919-0, AMP-Latch-20 розетка на шлейф 2,54мм с крышк.б/ф | TE Connectivity | под заказ | под заказ |
от 1000 - 58.42 от 700 - 60.38 от 400 - 62.34 от 100 - 64.30 от 1 - 71.00 |
|
 |
5499910-6 | TE Connectivity | под заказ | под заказ |
от 20 - 128.78 от 14 - 129.19 от 8 - 129.59 от 2 - 130.00 от 1 - 140.00 |
