Микровыключатель – это устройство с механизмом щелчкового действия с малым рабочим ходом, срабатывающим под действием внешнего усилия на определенном участке хода приводного элемента. Микровыключатели предназначены для коммутации электрических цепей управления как переменного, так и постоянного тока.
Компания Honeywell является обладателем первого патента на микропереключатели в мире. Начиная с того далекого 1934 года и по сегодняшний день компания Honeywell является одним из мировых лидеров на рынке микропереключателей, предлагая огромный ассортимент устройств защиты под торговой маркой Microswitch . По запатентованной и уникальной технологии сегодня выпускается широкий модельный ряд компонентов.
Линейка габаритных премиум-переключателей состоит из восьми серий, но самыми популярными являются серии BZ, BA, BM и BE. Они предназначены для индустриального использования в самом широком диапазоне температур, от -55 до 85°С (опция до 204°С), с классом защиты IP64. Механический ресурс переключателей составляет более 20 млн. срабатываний. Максимальный ток коммутации для микропереключателей серии BA составляет 20 А.
В промышленном оборудовании микропереключатели серии BA/BZ/BE могут использоваться для реализации следующих функций:
— блокировка доступа (например, при открытой панели оператора ЧПУ блокируется включение оборудования)
— контроль конечного положения подвижных механизмов (например, на режущих или обрабатывающих станках).
Самым износостойким элементом в конструкции микропереключателей является пружинный перекидной контакт. В линейке BA переключателей предлагаются модели с усиленной пружиной из нержавеющей стали (маркировка в конце –S).
Микропереключатели выпускаются в стандартном промышленном корпусе Large Basic с габаритами 49,3 x 17,5 x 24,1 мм и имеют стандартный шаг выводов 25,4 мм.
"Классичность" исполнения и высокая надежность технологии стали причиной применения микропереключателей серии BZ/BA и в других устройствах Honeywell, например, концевых выключателях E6/B6/E7/V7.
Особенности BA микропереключателей
— низкое усилие срабатывания

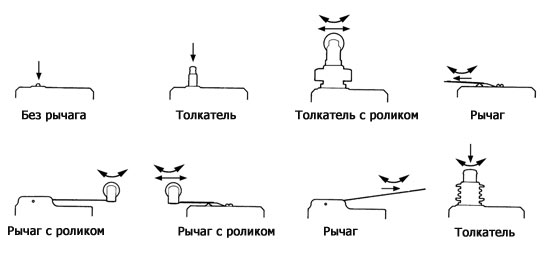

— различные виды актуаторов: кнопка, кнопка с дополнительным ходом (плунжер), лапка, лапка с роликом, рычаг, рычаг с роликом, кнопка под панельный монтаж
— долгий срок механической наработки на отказ
— расширенные монтажные отверстия для удобства монтажа
— широкий выбор актуаторов, способов подключения и рабочих характеристик
— соответствие международным стандартам на микропереключатели UL, CSA, ENEC, CE
— рабочее напряжение 125В пост.тока, 125-250В перем.тока
— рабочая температура: от -55 до 85°С
— конфигурация контактов: SPDT
Технические характеристики BA микропереключателей
Серия микропереключателя | BA Large Basic |
Типы привода | шток, планка, толкатель |
Схема контактов | SPDT (одноцепьевая) |
Рабочий диапазон температур | -55…+125°C |
Рабочее напряжение | 125 В перем.тока |
Усилие срабатывания | 3.89 N - 6.12 N |
Усилие отпускания | 2.78 N мин. |
Рабочий ход | 1.27мм |
Габаритные размеры | 25.4 В x 17.8 Ш x 50.8 Д мм |
Коммутируемый ток | 20 A |
Схема | однополюсный на переключение (SPDT) |
Тип выводов | под винт |
Тип контактов | посеребрение, позолота |
Материал | пластик |
Материал корпуса | фенол |
Предельная температура | 204°C |
Расстояние между крепежными отверстиями | 25.4 мм |
Вес | 28.6 г |
Система обозначений
BA | - | 2 | R | S | - | ххххх | - | A2 | - | S |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. Серия стандартных микропереключателей на 20А
2. Расстояние срабатывания: 2 – 0.5 мм, 5 – 1.27мм
3. Конструкция:
R – конструкция с подвижной заклепкой
4. Тип актуатора:
L – гибкая планка
V – жесткая планка или планка с роликом
B – низкий толкатель выхода за пределы
5. Дополнительные особенности
6. Тип выводов
А2 – винты с гайками #6
А4 - винты с гайками #8
Р1 – угловые винты #8
7. Материал контактной: S – нержавеющая сталь
