Микроволновый датчик движения BPS1818-A1

Микроволновый датчик движения BPS1818-A1 работает по принципу локации СВЧ излучением «на отражение». Датчик испускает высокочастотные электромагнитные волны с частотой 5.8 ГГц и получают эхо, отраженное от объектов.
Устройство способно обнаруживать объекты через препятствия: тонкие стены, двери, стекла, для обнаружения объектов на улице в радиусе до 10 метров. Установку датчика возможно произвести под стеклом светильника, подвесным или натяжным потолком, установить внутри дома перед дверью.
Чувствительность датчика не зависит от температуры окружающей среды в отличии от инфракрасных. Датчик движения BPS1818-A1 сохраняет максимальную дальность обнаружения при температуре окружающей среды свыше 25°C.

Функционал датчика движения BPS1818-A1

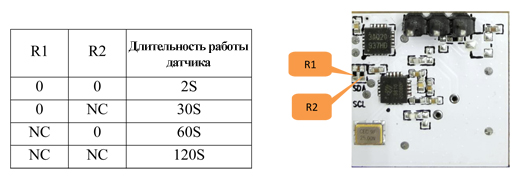

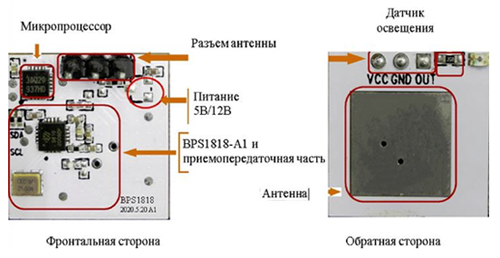

В датчике BPS1818-A1 также присутствует сенсор дневного света и может регулироваться степенью продолжительностью работы датчика при отсутствии движения. По умолчанию выставлен параметр в 30 сек. На обратной стороне платы датчика расположены два резистора, и с их помощью выставляются параметры продолжительности работы.
У датчика BPS1818-A1 всего 4 режима работы: на 2 сек., 30 сек., 60 сек., и 120 сек.

Технические параметры радарного датчика
Частота: 5725-5875 МГц
Мощность излучения: 0.5 мВт
Напряжение питания: 5 В
Тип интерфейса: TTL
Дальность обнаружения: 0 до 10 м
Порог срабатывания: 10 Лк
Рабочая температура: -30...+85 °C

Радарный датчик можно применять в приборах со smart подключением (например, освещение), для удаленного мониторинга или для систем наблюдения или сигнализаций.

Пример применения в приборах освещения
