Двухосевой джойстик с потенциометром

Джойстик – это устройство управления в виде рычага или рукоятки, закрепленной на шарнире, с двумя степенями свободы. Джойстики работают на одном из трех принципов: потенциометр, датчик Холла или микропереключатель. Также устройства различаются по количеству рабочих осей, классу защиты корпуса и выходному интерфейсу.
Джойстик CHC-104B-M4 (JH D202X) оснащен встроенным потенциометром, который в разных положениях имеет разное сопротивление. Выходной сигнал можно использовать в схеме делителя напряжения.
Джойстик поставляется в комплекте с резиновым пыльником и кольцом для фиксации пыльника. Монтируется он на панель с отверстием 27 мм. Одна из типичных сфер применения таких джойстиков – пульты видеонаблюдения, аппаратура радиоуправления.

Область применения
— передвижная фото и видеосъемка, системы контроля видеосъемки
— медицинское оборудование
— промышленное оборудование
— системы автоматизированного управления
— инструментарий для промышленного и научного оборудования

Технические характеристики
Принцип действия: потенциометр
Сопротивление: 5 кОм
Погрешность сопротивления: 20%
Линейность: 1%
Разрешение: бесконечное
Температурный коэффициент сопротивления: 400 ppm/°C
Сглаженность выходного сигнала: 0.5% макс.
Электрический угол по осям XY: 25 гр.
Электрический угол по оси Z: 45 гр.
Провода в изоляции PTFE длиной 100 мм
Сопротивление изоляции 50 МОм при 500 В пост.тока,1 мин.
Рабочий угол: 90 gf/250 gf по осям X и Y, 330 gf по оси Z
Погрешность восстановления: 0,03 кОм
Срок службы: 500,000 циклов
Диапазон рабочих температур -10…+80°С
Рукоятка с самовозвратом

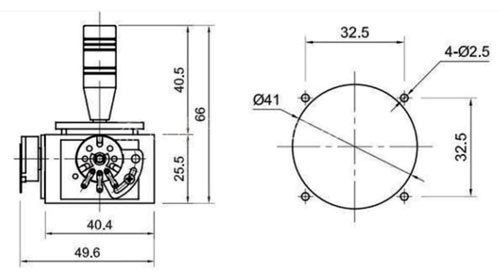

Размеры
