Конденсаторы подавления ЭМП серия DE1 X1Y1 Murata

Конденсаторы подавления ЭМП серия DE1 X1Y1 Murata Конденсаторы подавления ЭМП – устройства, способные накапливать электрический заряд, которые используются для подавления электромагнитных помех.

Из-за перенапряжения или переходных процессов, возникающих в цепи, могут произойти повреждения электронных компонентов. Для предотвращения таких неисправностей и используются конденсаторы.

Область применения

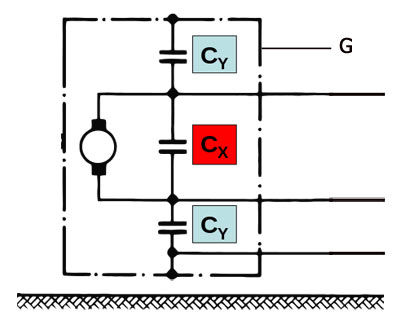

Предназначены для применения в качестве X1 и Y1 конденсаторов в сетевых источниках питания для подавления различных электромагнитных помех.
X-конденсаторы (Сx) применяются для подавления синфазных помех.
Y-конденсаторы (Сy) применяются для подавления дифференциальных помех.

Система обозначений

DE	2	B3	KY	101	K
1	2	3	4	5	6

1. Серия: Конденсаторы подавления ЭМП
высоковольтные (250 В – 6.3 кВ)
2. Соответствие стандарту безопасности
1 – IEC60384-14 класс X1, Y1
2 – IEC60384-14 класс X1, Y2
3. Код ТКЕ (см. табл. 1)
4. Рабочее напряжение
KH – X1, Y2 250 В перем.
KY – X1, Y2 250 В перем.
KX – X1, Y1 250 В перем.
5. Номинальная емкость (кодовое обозначение),
напр. 101 = 100 пФ, 392 = 3900 пФ и т.д.
6. Точность
K – ± 10%
M – ± 20%
Z – +80% , -20%

Таблица 1. Коды точности

Код	ТКЕ	Погрешность, %	Диапазон рабочих температур, °C
B3	B	±10	-25 ... +85
E3	E	+20...-55
F3	F	+30...-80
1X	SL	+350...-1000ppm/°C	-20 ... +85

Габаритные размеры конденсаторов подавления ЭМП

Технические характеристики серии DE1

Диапазон емкостей: 10 - 4700 пФ
Диапазон рабочего напряжения: 250 - 500 В перем.тока
Диапазон рабочих температур: -40...+125°С
Стандарт безопасности: X1, Y1
Шаг: 10 мм
Формовка выводов: прямая
Монтаж: в отверстие платы

Использование конденсаторов

Поиск по группе товара

Наименование	Производитель	Наличие	Условие поставки	Цена, руб с НДС
DE1E3KX102MA4BN01F, фильтр X1/Y1 0.001uF 20% 440Vac/250Vac	MURATA	300 шт.	со склада	от 7000 - 4.97 от 5833 - 5.01 от 4667 - 5.06 от 3500 - 5.10 от 1 - 6.00
DE1E3KX102MN4AN01F, фильтр X1/Y1 0.001uF 20% 440Vac/250Vac	MURATA	10711 шт.	3-4 раб.дня	от 1500 - 4.44 от 1000 - 4.89 от 348 - 5.38 от 174 - 5.84 от 1 - 6.21
DE1E3KX222MN4AN01F, фильтр X1/Y1 0.0022uF 20% 440Vac/250Vac F:10mm	MURATA	6614 шт.	3-4 раб.дня	от 2000 - 5.40 от 1000 - 6.04 от 500 - 6.88 от 205 - 7.87 от 1 - 9.13
DE1E3KX332MN4AN01F, фильтр X1/Y1 0.0033uF 20% 440Vac/250Vac F:10mm	MURATA	2039 шт.	3-4 раб.дня	от 2000 - 5.92 от 1000 - 6.60 от 500 - 7.48 от 189 - 8.53 от 1 - 9.86
DE1E3KX472MA4BN01F, фильтр X1/Y1 0.0047uF 20% 440Vac/250Vac F:10mm	MURATA	3017 шт.	3-4 раб.дня	от 1000 - 10.54 от 600 - 11.50 от 200 - 12.76 от 116 - 14.27 от 1 - 16.18
DE1E3RA222MN4AN01F, фильтр X1/Y1 0.0022uF 20% 440Vac/250Vac F:10mm	MURATA	999 шт.	3-4 раб.дня	от 1200 - 12.32 от 403 - 13.38 от 202 - 14.77 от 101 - 16.45 от 1 - 18.56
DE1E3KX472MN4AP01F, фильтр X1/Y1 0.0047uF 20% 440Vac/300Vac F:10mm	MURATA	2770 шт.	3-4 раб.дня	от 500 - 17.07 от 304 - 18.38 от 152 - 20.10 от 76 - 22.20 от 1 - 24.84
DE1E3KX222MA4BP01F, Конденсатор подавления ЭМП	Murata	200 шт.	5 раб. дней	от 200 - 45.68 от 140 - 45.79 от 80 - 45.89 от 20 - 46.00 от 1 - 47.00
DE1E3KX472MB4BP01F, фильтр X1/Y1 0.0047uF 20% 440Vac/300Vac F:10mm	MURATA	545 шт.	3-4 раб.дня	от 105 - 41.57 от 53 - 43.92 от 27 - 45.49 от 14 - 46.60 от 1 - 47.45
DE1E3KX222M, 2200 пф, 250В, 20, X1,Y1, Конденсатор подавления ЭМП	Murata	5000 шт.	5 раб. дней	от 200 - 48.22 от 140 - 48.35 от 80 - 48.47 от 20 - 48.60 от 1 - 50.00
