Алюминиевые полимерные конденсаторы ECAS

Конденсаторы ECASПолимерные алюминиевые конденсаторы серии ECAS компании Murata отличаются низким ESR и высокой номинальной емкостью. Конденсаторы предназначены для замены танталовых и алюминиевых SMT конденсаторов в фильтрах DC-DC преобразователей.

Существует 2 типа алюминиевых полимерных конденсаторов: для поверхностного монтажа (известные как H-Chip), содержащие в своей структуре многослойную алюминиевую фольгу, и цилиндрические (V-Chip), где фольга имеет скрученную форму.

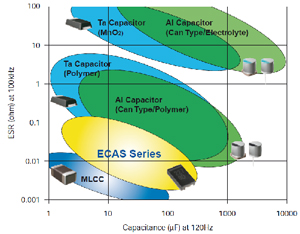

Конденсаторы Murata H-Chip (серия ECAS) имеют прорезиненную структуру корпуса, где алюминиевая фольга является анодом, а твердый проводящий полимер – катодом конденсатора. Новые конденсаторы дополняют линейку MLCC конденсаторов в сторону увеличения емкости, предлагая пользователю номиналы от 100 мкФ и выше.

Особенности конденсаторов ECAS:
• прорезиненный формованный корпус с многослойной алюминиевой фольгой (анод) и твердым проводящим полимером (катод)
• высокая емкость и низкое сопротивление ESR
• сверхнизкий импеданс для подавления шумов и развязки
• стабильность емкости под воздействием неблагоприятных факторов температуры, высокой частоты, напряжения
• не требуют снижения номинального напряжения
• полярность (положительная) нанесена на корпус конденсатора
• конструкция для SMT монтажа
• стандартные размеры 7.3 х 4.3 мм, высота 1.9, 2.8 и 4.2 мм
• соответствие RoHS, MSL3

Спецификация

  • номинальная емкость 6.8 - 470 мкФ
  • стабильность 20%
  • рабочее напряжение 2 – 16 В пост.тока
  • пульсирующая компонента постоянного тока 1-3 А rms
  • ESR 6 – 70 мОм
  • диапазон рабочих температур -40…105°С


Применение
устранение помех
сглаживание питающего напряжения
стабилизация напряжения
устранение ВЧ шумов микросхем

Габаритные размеры

Тип корпуса L, мм W, мм T, мм W1, мм S, мм
D4 7.3 4.3 1.9 2.4 1.3
D6 7.3 4.3 2.8 2.4 1.3
D9 7.3 4.3 4.2 2.4 1.3

Система обозначений

ECASD40D227M009K00
1234567

1. Полимерные электролитические алюминиевые конденсаторы
2. Тип корпуса
3. Номинальное напряжение:
 0D – 2 В
 0E – 2.5 В
 0G – 4 В
 0J – 6.3 В
 0K – 8 В
 1A – 10 В
 1B – 12.5 В
 1C – 16 В
4. Номинальная емкость, пФ (первые две цифры значимые, третья цифра – множитель)
5. Точность: М – 20%
6. ESR, мОм (R – десятичная точка)
 4R5 – 4.5 мОм
7. Упаковка

> > >
Емкость, мкФ
Напр-е, В 6.8 10 15 22 33 47 56 68 82 100 150 180 220 330 470
2                   D4
16
D4
9
  D4
9
D4
6
D6
7
D6
6
4               D4
20
D4
16
  D4
16
D6
12
D6
10
D9
8

6.3   D4
55
 D4
45
D4
25
D4
25
 D4
15
  D4
15
D6
10
  D9
10

10   D4
55
  D4
28
D4
25
    D6
15
  D9
10
D9
10

12.5   D4
55
D4
45
D4
30
D6
25
D6
20
D9
20
    D9
12

16 D4*
70**
D4
60
D4
40
D6
30


* Тип корпуса
** ESR, мОм

Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
ECASD40J686M015K00, 68 мкф 20% 6.3В 7343(1.9t) 15мОм Murata  9 шт. со склада от 20 - 32.22
от 14 - 33.61
от 8 - 35.01
ECASD40J107M015K00, 100 мкф 20% 6.3В 7343(1.9t) 15мОм Murata  20 шт. со склада от 300 - 45.16
от 210 - 45.77
от 120 - 46.39
от 30 - 47.00
от 1 - 62.00
ECASD60J157M010K00, 150 мкф 20% 6.3В 7343(2.8t) 10мОм Murata  2 шт. со склада от 300 - 56.64
от 210 - 57.43
от 120 - 58.21
от 30 - 59.00
от 1 - 78.00
