Компания Panasonic представляет новую MEMS технологию датчиков температуры Grid-EYE. Это 8х8 (64)-пиксельные сборки из инфракрасных диодов. Датчики имеют цифровой выход I2C и предназначены для поверхностного монтажа.

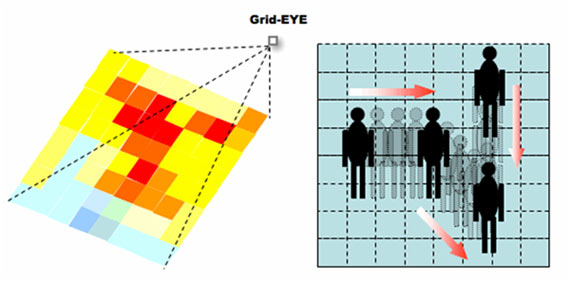

Основное предназначение ИК датчиков температуры Grid-EYE – это измерение температуры, детектирование неподвижных одушевленных объектов, а также определение направления движения человека. Такие задачи решаются в системах безопасности, управлении освещения, медицинских сканерах, системах автоматического открывания дверей, термосканерам и тепловизорах, устройствах подсчета людей, робототехнике и др.
Встроенные линзы обеспечивают 60-градусный угол обзора как при горизонтальном, так и вертикальном монтаже. Две модели датчиков в более узком корпусе имеют угол 35,6 градусов.
Измерение температуры происходит в двух плоскостях с матрицей 8х8 пикселей.

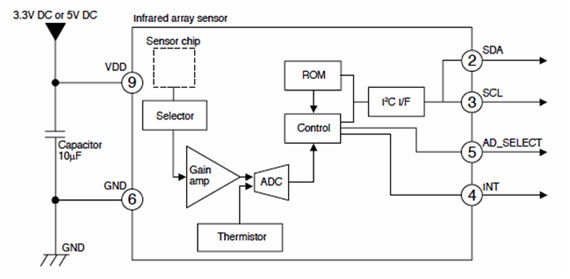

Цифровой выходной сигнал для последующей обработки.

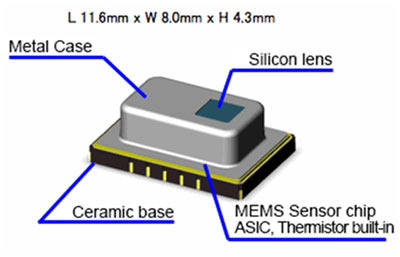

Миниатюрный SMT корпус с возможностью пайки оплавлением припоя.
Технические характеристики
| Параметры | С высоким усилением | С низким усилением |
| Тип выхода | Цифровой I2C | Цифровой I2C |
| Расстояние чувствительности | 5 м | 5 м |
| Диапазон измерений (горизонталь х вертикаль) | 60°х60° | 60°х60° |
| Число измерительных элементов | 64 | 64 |
| Напряжение питания | 3.3/5 В пост.тока | |
| Скорость выборки | 10 или 1 кадр в секунду | |
| Ток потребления | 4,5 мА | |
| Точность | ±2,5°С | ±3°С |
| Температура измерений | 0…80°С | -20…100°С |
| Рабочая температура | -20…100°С | -20…100°С |
| Влажность | 15…85% | |
| Модель | Кол-во пикселей | Рабочее напр-е, В | Угол обзора, гр | Коэф-т усиления | Монтаж |
| AMG8831 | 64 (8х8) | 3.3 | 60 | высокий | SMT |
| AMG8832 | 64 (8х8) | 3.3 | 60 | низкий | SMT |
| AMG8833 | 64 (8х8) | 3.3 | 60 | высокий | SMT |
| AMG8834 | 64 (8х8) | 3.3 | 60 | низкий | SMT |
| AMG883642 | 64 (8х8) | 3.3 | 35.6 | низкий | SMT |
| AMG8851 | 64 (8х8) | 5.0 | 60 | высокий | SMT |
| AMG8852 | 64 (8х8) | 5.0 | 60 | низкий | SMT |
| AMG8853 | 64 (8х8) | 5.0 | 60 | высокий | SMT |
| AMG8854 | 64 (8х8) | 5.0 | 60 | низкий | SMT |
| AMG8854M01 | 64 (8х8) | 5.0 | 35.6 | низкий | в отверстия на плату |
Видео обзор
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
AMG8834, Датчик температуры ИК Grid-EYE массив, Цифровой, 3 C, -20 +100 C, Модуль, 14 вывод(-ов) | Panasonic | под заказ | под заказ |
от 20 - 2000.00 от 14 - 2000.00 от 8 - 2000.00 от 2 - 2000.00 от 1 - 2000.00 |
|
 |
AMG8853, Датчик температуры ИК Grid-EYE массив, Цифровой, 2.5 C, 0+80 C, Модуль, 14 вывод(-ов) | Panasonic | под заказ | под заказ |
от 20 - 2000.00 от 14 - 2000.00 от 8 - 2000.00 от 2 - 2000.00 от 1 - 2000.00 |
|
 |
AMG8854, Датчик температуры ИК Grid-EYE массив, Цифровой, 3 C, -20+100 C, Модуль, 14 вывод(-ов) | Panasonic | под заказ | под заказ |
от 20 - 2495.79 от 14 - 2580.53 от 8 - 2665.26 от 2 - 2750.00 от 1 - 3300.00 |
|
 |
AMG8833, датчик температуры ИК Grid-EYE массив, цифровой, 2.5C, 0 +80C, модуль 14 выводов | Panasonic | под заказ | под заказ |
от 20 - 2495.79 от 14 - 2580.53 от 8 - 2665.26 от 2 - 2750.00 от 1 - 3100.00 |
