Излучатели звука (звукоизлучатели) – это электронные компоненты, предназначенные для возбуждения звуковых волн путем преобразования электрического сигнала в энергию звукового поля.
Электромагнитные излучатели звука серий HC и HC от производителя JL World преобразуют электрический сигнал в звуковой. Под действием переменного магнитного поля возникают колебания встроенной ферромагнитной пластины в такт переменным магнитным потокам, амплитуда которых будет пропорциональна амплитуде колебаний подаваемого на катушку сигнала звуковой частоты, что приводит к возникновению звука. Электромагнитные излучатели обычно производят звуки типа гудка, звонка или «пищалки». Они позволяют воспроизводить звуки низкой частоты в условиях малых габаритов корпуса.
Излучатели могут подключаться к внешнему источнику сигнала (серия HC) или иметь встроенный генератор, вырабатывающий звуковой сигнал при подаче постоянного напряжения (серия HCM).
Электрическое подключение компонентов может быть реализовано с помощью штырьков, с помощью гибких проводников и с помощью разъема. Компания JL World выпускает излучатели для монтажа в отверстия печатной платы.
Область применения: компьютеры, оборудование средств связи, автомобильная электроника, кассовые аппараты, бытовая электроника.
Особенности излучателей звука HC/HCM
— Модели со встроенным генератором звука
— Монтаж в отверстия печатных плат, проводами или в разъем
— Номинальное напряжение: 1.5, 3, 5, 6, 12 В (зависит от модели)
— Рабочая частота звука: 2300 Гц (+/-300 Гц)
— Диапазон рабочих температур: -30…+85С°
Технические характеристики
Интенсивность звука: 75дБ, 80дБ, 85дБ
Частота резонанса: 2048Гц – 2400Гц
Рабочее напряжение (1,5В – 12В)
Сила тока: 12мА – 70мА
Предельная рабочая повышенная температура среды не более +85°С
Рабочая пониженная температура – не ниже -30°С
Система обозначений
| HCM | 12 | 06 | A |
| 1 | 2 | 3 | 4 |
1. Серия:
HC - стандартная
HCM - с защитной пленкой
HCS - для поверхностного монтажа с защитной пленкой
2. Диаметр, мм
3. Напряжение, В
4. Тип:
А, F - без встроенного генератора
Х - со встроенным генератором

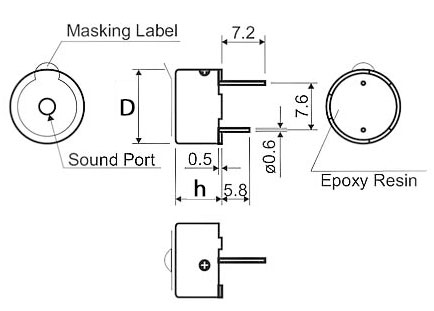

Габаритные размеры
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
HCM1206A, излучатель звука 12 мм 6В | JL World | 6627 шт. | со склада |
от 500 - 23.52 от 350 - 25.11 от 200 - 26.71 от 50 - 28.30 от 1 - 41.00 |
|
|
HCM1212X, генератор звука со схемой 12x9.5мм 12В 2300Гц | JL World | 412 шт. | со склада |
от 250 - 54.61 от 175 - 57.04 от 100 - 59.47 от 25 - 61.90 от 1 - 92.00 |
|
|
HCM1203X, генератор звука со схемой 12х9.5мм 3В 2300Гц | JL World | 5345 шт. | со склада |
от 250 - 56.52 от 175 - 59.05 от 100 - 61.57 от 25 - 64.10 от 1 - 95.00 |
|
 |
HCM0903AX, излучатель звука со схемой 9х5.5мм 3В 3200Гц | JL World | 670 шт. | со склада |
от 200 - 53.46 от 140 - 57.01 от 80 - 60.55 от 20 - 64.10 от 1 - 98.00 |
|
|
HCM1206A, 6 В, 12 мм, Излучатель звука | JL World | 700 шт. | 5 раб. дней |
от 200 - 65.99 от 140 - 66.16 от 80 - 66.33 от 20 - 66.50 от 1 - 68.00 |
|
 |
HCM1212A, 15 В, 12 мм, Излучатель звука | JL World | 3000 шт. | 5 раб. дней |
от 200 - 76.14 от 140 - 76.33 от 80 - 76.51 от 20 - 76.70 от 1 - 78.00 |
|
 |
HCM1606X, 16 мм, Генератор звука со встроенной схемой | JL World | 600 шт. | 5 раб. дней |
от 200 - 101.52 от 140 - 101.68 от 80 - 101.84 от 20 - 102.00 от 1 - 110.00 |
|
|
HCM1206X, 12 мм, Генератор звука со встроенной схемой | JL World | 500 шт. | 5 раб. дней |
от 20 - 122.04 от 14 - 123.03 от 8 - 124.01 от 2 - 125.00 от 1 - 130.00 |
|
|
HCM1212X, 12 мм, Генератор звука со встроенной схемой | JL World | 600 шт. | 5 раб. дней |
от 20 - 122.04 от 14 - 123.03 от 8 - 124.01 от 2 - 125.00 от 1 - 130.00 |
|
|
HCM1201X, 12 мм, Генератор звука со встроенной схемой | JL World | 400 шт. | 5 раб. дней |
от 200 - 126.90 от 140 - 127.27 от 80 - 127.63 от 20 - 128.00 от 1 - 130.00 |
