Управление зарядом электромобиля через контакторы позволяет отключать аккумуляторную батарею в случае аварии. Также биполярный контактор позволяет, как заряжать, так и разряжать батарею через свои контакты (регенерация при торможении).
Высоковольтные контакторы Epcos-TDK серии HVC разработаны для высоковольтных DC импульсных блоков питания. Контакторы полностью герметично изолированы от внешней среды. Максимальное рабочее напряжение составляет 1000 В и рабочий ток до 500А. Приборы могут использоваться в различных приложениях, где требуется быстрая и надежная коммутация мощности.
В конструкции контакторов присутствует вспомогательный контакт, он не соединен с основным контактом, не влияет на размыкание и не влияет на электрическую прочность.

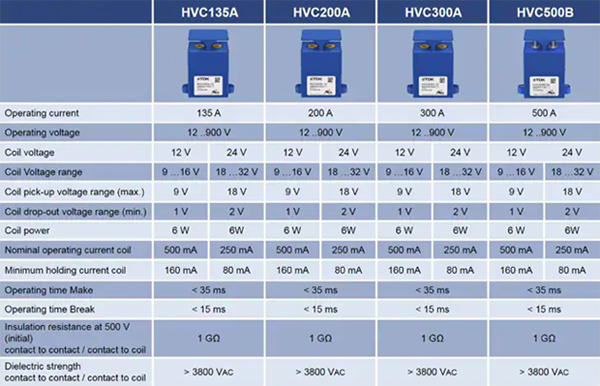

Линейка контакторов HVC Epcos

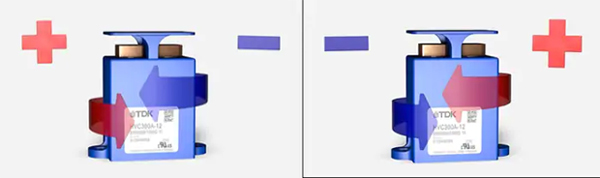

Биполярный дизайн контактов
HVC контакторы имеют биполярные контакты, которые допускают подключение вне зависимости от полярности. Это является большим преимуществом в процессе сборки и зарядки батарей питания.
Датчики температуры и напряжения
Отдельные модели контакторов HVC могут иметь встроенные датчики напряжения и температуры. В качестве датчиков температуры используются NTC термисторы сопротивлением 10кОм (R25).
Особенности
— Биполярный дизайн контактов
— Герметичный корпус, наполненный газом
— Отсутствие электромагнитных помех и пусковых всплесков тока при запуске
— Соответствие стандарту UL 60947-4-1
— Максимальное рабочее напряжение до 1000 В DC
— Максимальный рабочий ток до 500А
— 1 млн циклов срабатывания
— Дополнительные контакты
— Модели со встроенными датчиками температуры и напряжения
— Напряжение катушки 12 и 24В
Сферы применения контакторов
— Системы управления батарейным питанием
— Коммерческий электротранспорт: грузовики, автобусы, погрузчики и другой спецтранспорт
— Устройства, использующие Li-Ion батареи напряжением более 400В, например, солнечные электростанции, UPS и другие системы хранения энергии
— Бесперебойные блоки питания
Высоковольтные контакторы HVC - новое поколение 2.5 (презентация)
Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
---|---|---|---|---|---|---|
![]() |
B88269X2160C11, B88269X2160C011, контактор HVC300A-24 300А 24В | TDK EPCOS | 120 шт. | со склада |
от 200 - 8815.07 от 140 - 9410.05 от 80 - 10005.02 от 20 - 10600.00 от 1 - 11700.00 |
|
![]() |
B88269X2200C101, крышка для контакторов HVC | TDK EPCOS | под заказ | под заказ |
от 20 - 156.86 от 14 - 162.91 от 8 - 168.95 от 2 - 175.00 от 1 - 210.00 |
|
![]() |
B88269X2080C11, B88269X2080C011, HVC100A-24 газонаполненый контактор 100А 24В | TDK EPCOS | под заказ | под заказ |
от 20 - 6948.32 от 14 - 7265.55 от 8 - 7582.77 от 2 - 7900.00 от 1 - 10100.00 |
|
![]() |
B88269X1100C11, B88269X1100C011, HVC300A-24 контактор 24В 300А | TDK EPCOS | под заказ | под заказ |
от 20 - 12268.90 от 14 - 13079.27 от 8 - 13889.63 от 2 - 14700.00 от 1 - 15300.00 |
|
![]() |
B88269X1180C11, B88269X1180C011, HVC500B-24 контактор 24В 500А | TDK EPCOS | под заказ | под заказ |
от 20 - 14528.31 от 14 - 15152.21 от 8 - 15776.10 от 2 - 16400.00 от 1 - 18200.00 |
