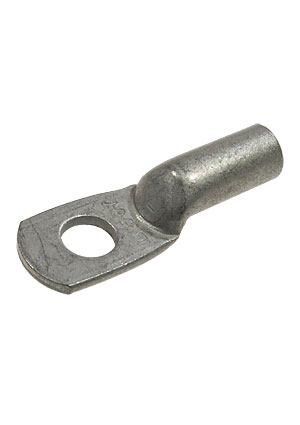

Наконечники ТМЛ предназначены для оконцевания методом опрессовки медных проводов и кабелей. Технологический процесс изготовления исключает наличие заусенцев. Геометрия наконечников стандарта «КВТ» максимально приближена к размерам «стандартных» медных наконечников от европейских производителей.
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости.
Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице.
Наконечники выполнены из меди марки М2 с покрытием электролитическим лужением (климатическое исполнение Т2).
Инструмент для опрессовки механический: CTB-05, CTK-05, ПК-16у, ПК-35у, ПКГ-50, ПКГ-120, ПМУ-120 , ПМУ-240, ПМо-240
Инструмент для опрессовки гидравлический: ПГР-70, ПГРс-70, ПГРс-70АМ, ПГР-120, ПГРс-120, ПГР-120А, ПГРс-120А, ПГРс-240, ПГРс-240у, ПГ-240 БМ, ПГР-300, ПГРс-300, ПГП-300, ПГР-300А, ПГРс-300А,ПГРс-300АМ, ПГП-300А.
Технические характеристики
Рабочее напряжение: до 35 кВ
Материал: рафинированная медь марки М1
Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
Соответствуют ГОСТ 7386-80

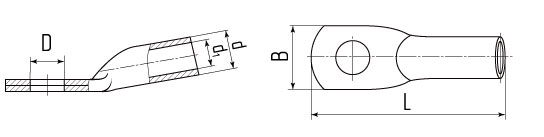

Габаритные размеры
| Наименование | Сечение (мм²) | Винт | Размеры (мм) | |||||
 |
 |
D | B | L | d | d1 | ||
| ТМЛ 2.5–4–2.6 | 2.5 | 2.5 | М 4 | 4.3 | 8.0 | 28.0 | 5.0 | 2.6 |
| ТМЛ 2.5–5–2.6 | 2.5 | 2.5 | М 5 | 5.3 | 10.0 | 28.0 | 5.0 | 2.6 |
| ТМЛ 2.5–6–2.6 | 2.5 | 2.5 | М 6 | 6.4 | 12.0 | 30.0 | 5.0 | 2.6 |
| ТМЛ 4–5–3 | 4 | 4 | М 5 | 5.3 | 10.0 | 32.0 | 5.0 | 3.0 |
| ТМЛ 4–6–3 | 4 | 4 | М 6 | 6.4 | 12.0 | 32.0 | 5.0 | 3.0 |
| ТМЛ 6–5–4 | 6 | 6 | М 5 | 5.3 | 10.0 | 32.0 | 6.0 | 4.0 |
| ТМЛ 6–6–4 | 6 | 6 | М 6 | 6.4 | 12.0 | 32.0 | 6.0 | 4.0 |
| ТМЛ 10–5–5 | 10 | 10 | М 5 | 5.3 | 11.0 | 40.0 | 8.0 | 5.0 |
| ТМЛ 10–6–5 | 10 | 10 | М 6 | 6.4 | 14.0 | 40.0 | 8.0 | 5.0 |
| ТМЛ 10–8–5 | 10 | 10 | М 8 | 8.4 | 16.0 | 40.0 | 8.0 | 5.0 |
| ТМЛ 16–6–6 | 16 | 16 | М 6 | 6.4 | 14.0 | 40.0 | 9.0 | 6.0 |
| ТМЛ 16–8–6 | 16 | 16 | М 8 | 8.4 | 16.0 | 40.0 | 9.0 | 6.0 |
| ТМЛ 25–6–7 | 25 | 25 | М 6 | 6.4 | 15.0 | 45.0 | 10.0 | 7.0 |
| ТМЛ 25–8–7 | 25 | 25 | М 8 | 8.4 | 16.0 | 45.0 | 10.0 | 7.0 |
| ТМЛ 25–8–8 | 35 | 25 | М 8 | 8.4 | 16.0 | 50.0 | 11.0 | 8.0 |
| ТМЛ 25–10–8 | 35 | 25 | М 10 | 10.5 | 20.0 | 50.0 | 11.0 | 8.0 |
- кабели 2-го и 3-го класса гибкости
- тонкопроволочные гибкие кабели 5-го и 6-го класса гибкости
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
40826, Наконечник луженый медный ТМЛ 4-5-3 опрес. КВТ 40826 | КВТ | 1333 шт. | 1-2 недели |
от 8 - 15.08 от 6 - 15.85 от 4 - 16.63 от 2 - 17.40 от 1 - 20.00 |
|
 |
Наконечник кабельный ТМЛ 10-8-5, Наконечник кабельный медный луженый по ГОСТ кольцевой М8 под опресс | КВТ | 979 шт. | 3-4 раб.дня |
от 300 - 41.89 от 200 - 44.38 от 70 - 47.70 от 35 - 51.76 от 1 - 56.87 |
|
 |
40877, Наконечник луженый медный ТМЛ 16-8-6 опрес. КВТ 40877 | КВТ | 14604 шт. | 1-2 недели |
от 8 - 44.92 от 6 - 47.05 от 4 - 49.17 от 2 - 51.30 от 1 - 58.00 |
|
 |
58654, Наконечник луженый медный ТМЛ DIN 16-8-5.5 КВТ 58654 | КВТ | 622 шт. | 1-2 недели |
от 8 - 74.97 от 6 - 78.55 от 4 - 82.12 от 2 - 85.70 от 1 - 96.00 |
|
 |
Наконечник кабельный ТМЛ 35-8-9, Наконечник кабельный медный луженый по ГОСТ кольцевой М8 под опресс | КВТ | 126 шт. | 3-4 раб.дня |
от 100 - 112.02 от 59 - 117.35 от 30 - 124.51 от 15 - 133.29 от 1 - 144.35 |
|
|
ТМЛ 120-16-18, Наконечники медные луженые КВТ ТМЛ 120-16-18 под опрессовку | КВТ | 5 шт. | 2-3 раб.дня |
от 30 - 474.89 от 21 - 485.26 от 12 - 495.63 от 3 - 506.00 |
|
 |
40903, Наконечник луженый медный ТМЛ 120-12-18 опрес. КВТ 40903 | КВТ | 408 шт. | 1-2 недели |
от 8 - 515.82 от 6 - 540.21 от 4 - 564.61 от 2 - 589.00 от 1 - 660.00 |
|
|
ТМЛ 4-5-3, наконечник медный луженый под опрессовку | КВТ | под заказ | под заказ |
от 500 - 17.26 от 350 - 17.94 от 200 - 18.62 |
|
 |
ТМЛ 10-5-5, наконечник медный на провод 10мм2 под винт М5 | КВТ | под заказ | под заказ |
от 200 - 33.13 от 140 - 33.99 от 80 - 34.84 от 20 - 35.70 от 1 - 40.00 |
|
|
ТМЛ 16-10-6, наконечник медный луженый под опрессовку | КВТ | под заказ | под заказ |
от 150 - 51.94 от 105 - 53.96 |
