DC-DC преобразователи для IGBT драйверов

Динамические потери IGBT транзисторов большей частью определяются качеством управления, т.е. драйвера. Драйверы непосредственно связаны с высоким потенциалом транзистора, следовательно, входные и выходные цепи должны быть тщательно изолированы. Изолированные DC/DC-преобразователи предлагают очень удобное решение данного вопроса.

DC/DC преобразователи для IGBT драйверов обеспечивают питанием выходную часть IGBT-драйвера с электрической изоляцией для уменьшения синфазных помех, а также для противодействия влиянию коммутационных помех, возникающих при коммутации нагрузки.

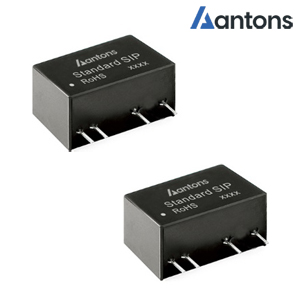

Компания Antons предлагает специальную линейку DC-DC преобразователей для IGBT драйверов MQ1S. Серия преобразователей MQ1S выпускается в корпусе SIP7 и имеет два ассиметричных выходных напряжения для минимизации потерь IGBT драйвера. Модели также имеют схему защиты от короткого замыкания. Преобразователи предназначены для использовании в АС сервоприводах, преобразователях, блоках бесперебойного питания, сварочном оборудовании и др.

Особенности
— Диапазон входного напряжения +/-10%
— Нерегулируемый выход
— Высокий КПД до 80%
— Изоляция 4000В перем.тока
— Низкая емкость сопротивления, 6.6пФ
— Рабочая температура от -40 до 105°С
— Соответствие стандартам UL/EN/IEC 62368-1
— 3 года гарантии

Модельный ряд

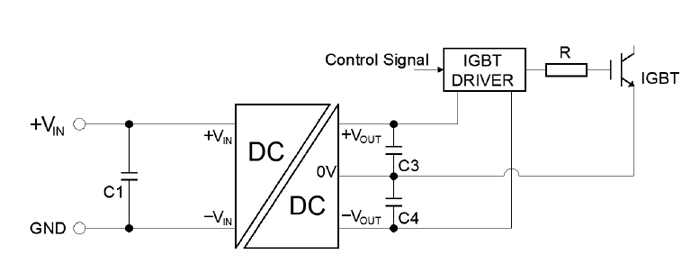

Типовая схема подключения преобразователя к драйверу IGBT

— Рекомендованная емкость: 100мкФ 35В.
— Рекомендуется, чтобы параллельные конденсаторы были подключены к положительному и отрицательному источникам питания, чтобы обеспечить стабильность напряжения.
— Для обеспечения ЭМС по стандарту EN55032 Class B рекомендуется использовать на входе индуктивности 12 и 47мкГн.
