Герконы КЭМ – герметизированные магнитоуправляемые контакты – широко применяются в коммутационных изделиях. Герконы серий КЭМ-1 и КЭМ-2 являются замыкающими, т.е. в нормальном состоянии контакты разомкнуты, а под воздействием магнита замыкаются.
Герконы КЭМ-3 – переключающие, в нормальном состоянии подвижный контакт замыкает одну цепь, а под воздействием магнита он переключается на другую цепь.
Герконы КЭМ предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной и индуктивной нагрузкой напряжением до 300 В, силой тока до 4 А и коммутируемой мощностью до 30 Вт (ВА). Герконы КЭМ предназначены для пайки в отверстия платы.
Герконы делятся на четыре группы чувствительности – 0, А, Б и В – по МДС (магнитодвижущей силе срабатывания).
Герконы КЭМ находят свое применение в таких коммутационных изделиях, как магнитные выключатели, датчики безопасности, реле и измерительные приборы.
Широкое использование герконов связано с кругом преимуществ этих компонентов:
— благодаря полностью герметичному контакту (стеклянному корпусу) герконы могут применяться в условиях повышенной влажности и запыленности в широком диапазоне рабочих температур, от -60 до +150°С
— высокое быстродействие, от 0.5 до 1.5 мс
— малая потребляемая мощность, о 50 до 200 мВт
— полная гальваническая развязка цепей управления и нагрузок
— низкое сопротивление контактов, 0.1-0.5 Ом
— высокая механическая износостойкость: они выдерживают нагрузку до 500 g, а также высокую вибрацию
— долгий срок службы, большой ресурс работы и количеств срабатываний, до 10 млн. срабатываний

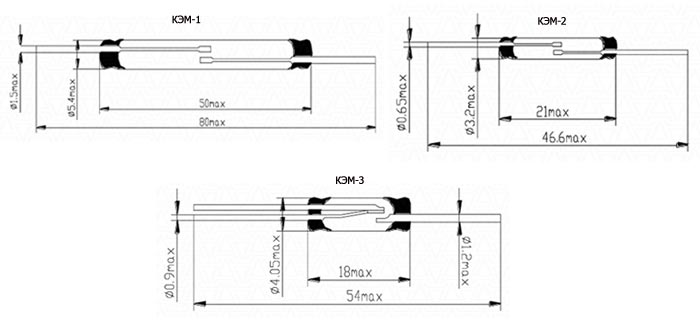

| КЭМ-1 | гр. А |
| 1 | 2 |
| Серия | КЭМ-1 | КЭМ-2 | КЭМ-3 |
| Коммутируемая мощность, Вт | 30 | 10 | 7,5 Вт перем. 30 Вт пост. 7,5 ВА акт. индук. нагрузка |
| Диапазон коммутируемых токов, А | 10-6...2,0 | 10-4…0,5 | 5 ·10-6…1,0 пост. 5 ·10-6…0,25 перем. |
| Диапазон коммутируемых напряжений, В | 5 · 10-2...300 | 5 · 10-2…130 перем. 5 · 10-2…180 пост. |
5 ·10-2…125 |
| Род тока | пост./перем. | пост./перем. | пост./перем. |
| Род нагрузки | актив./индук. | активная | актив./индук. |
| Кол-во срабатываний | 104…108 | 5·104…1·107 | 103…106 |
| Частота срабатываний в секунду | 50 | 15…25 21…42 32…64 |
1…50 |
| МДС срабатывания, А | Группа А 50…72 Группа Б 68…92 Группа В 88…120 |
100 | Группа 0 30…50 Группа 0А 25…75 Группа А 42…66 Группа Б 58…83 Группа В 75…100 Группа АД 35…75 |
| Кв | 0.3…0.9 | 0.3…0.9 | 0.3…0.90 |
| Время срабатывания, мс | 2.0 | 1.0 | 1.5 |
| Время отпирания, мс | 0.8 | 0.5 | 2.0 |
| Электрическая прочность изоляции, В | 500/700 | 180/250 | 70-200/100-280 |
| Сопротивление, Ом | 0.1 | 0.25 | 0.5 |
| Сопротивление изоляции, Ом | 1 · 109 | 1 · 109 | 2 ·109 НЗ 1 ·109 НР |
| Резонансная частота, кГц | 0,7 | 2,4 | 3 |
| Условия поставки | ОДО. 360.037 ТУ | ОДО. 360.038 ТУ | ОДО. 360.003.ТУ |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
КЭМ2 ГР.Б, геркон (=КЭМ2 гр.БР) | РЗМКП | 693 шт. | со склада |
от 500 - 35.12 от 350 - 36.65 от 200 - 38.17 от 50 - 39.70 от 1 - 62.00 |
|
 |
КЭМ2 ГР.О, геркон (=КЭМ2 гр.ОР) | РЗМКП | 753 шт. | со склада |
от 500 - 35.72 от 350 - 37.28 от 200 - 38.84 от 50 - 40.40 от 1 - 63.00 |
|
 |
КЭМ2 ГР.А, геркон (=КЭМ2 гр.АР) | РЗМКП | 2350 шт. | со склада |
от 500 - 37.16 от 350 - 38.77 от 200 - 40.39 от 50 - 42.00 от 1 - 65.00 |
|
 |
КЭМ1 ГР.А, геркон | РЗМКП | 168 шт. | со склада |
от 150 - 103.11 от 105 - 110.07 от 60 - 117.04 от 15 - 124.00 от 1 - 150.00 |
|
 |
КЭМ1 ГР.Б, геркон | РЗМКП | 324 шт. | со склада |
от 150 - 113.34 от 105 - 121.23 от 60 - 129.11 от 15 - 137.00 от 1 - 160.00 |
|
 |
КЭМ-2 гр.АР, Магнитоуправляемый герметизированный контакт0.5A,180V,МДС=21-42 | РЗМКП | 746 шт. | 3-4 раб.дня |
от 363 - 30.90 от 182 - 32.89 от 91 - 35.53 от 46 - 38.75 от 1 - 42.81 |
|
 |
КЭМ-2 гр.БР, Магнитоуправляемый герметизированный контакт (геркон)0.5A,180V,МДС=32-64 | РЗМКП | 950 шт. | 3-4 раб.дня |
от 284 - 40.70 от 142 - 43.13 от 71 - 46.36 от 36 - 50.33 от 1 - 55.31 |
|
 |
КЭМ-1 гр.Б, Магнитоуправляемый герметизированный контакт (геркон)2A,300V,МДС=68-92 | РЗМКП | 126 шт. | 3-4 раб.дня |
от 83 - 98.74 от 42 - 101.68 от 21 - 104.02 от 11 - 106.17 от 1 - 107.84 |
|
 |
КЭМ-1 гр.А, Магнитоуправляемый герметизированный контакт(геркон) 2А,300V,МДС=50-72 | РЗМКП | 383 шт. | 3-4 раб.дня |
от 104 - 125.22 от 52 - 131.03 от 26 - 138.83 от 13 - 148.39 от 1 - 160.44 |
|
 |
КЭМ1 ГР.В, геркон | РЗМКП | под заказ | под заказ |
от 150 - 125.00 от 105 - 132.00 от 60 - 139.00 от 15 - 146.00 от 1 - 170.00 |
