Пьезодинамики SCS Sonitron

Пьезодинамики SCS SonitronSCS (Sonitron Ceramic Speakers) – первое поколение пьезокерамических динамиков Sonitron. Они имеют малые размеры, жесткую конструкцию, высокую звуковую отдачу (на 60% выше, чем обычные электромагнитные), широкий частотный диапазон (до 20 кГц), хорошо защищены от пыли, влаги, ударов, не наводят электромагнитных помех. Хорошее качество звука и низкий уровень искажений гарантируют чистое воспроизведение различных тонов, голоса и даже музыки, а, благодаря обратимости пьезоэффекта, могут выполнять функции микрофона. Для повышения устойчивости к вибрациям, рекомендуется крепить динамики к печатной плате с помощью четырех винтов.
Динамики поставляются в двух типах корпусов – стандартном серии SCS и сверхплоском серии SPS. Диапазон рабочих температур: -20…+60°С.
Благодаря своей надежности и высокому качеству, продукция Sonitron уже завоевала признание таких крупных компаний как Airbus, Drager, Knogo, Nato, Penta, Stanley Door Systems, Volvo и многих других.
Область применения: сигнальные сирены, системы охраны, автоответчики, системы управления электрооборудованием, компьютерное и коммуникационное оборудование, индикация уровня заряда батарей, мультимедиа и др.


Технические характеристики
  • Диапазон входного напряжения: 5…30 В;
  • Монтаж в отверстие (суффикс маркировки P10, шаг 10 мм) или SMD монтаж (суффикс маркировки -S);
  • Понижение энергопотребление на низких частотах;
  • Отсутствие паразитного электромагнитного поля;
  • Материал корпуса: прочный ABS-пластик (класс горючести UL94HB);
  • Цвет корпуса: черный;
  • Рабочий температурный диапазон: -20... +60°С;
  • Температура хранения: -40...+60°С.
Тип Частотный диапазон,
Гц
Емкость,
нФ
Рабочее напряжение,
В
Импеданс,
Ом при 1 кГц
Интенсивнность звука дБ
на пиковой частоте
SCS-17 700-8000 20 5-30 7957 88
SCS-24 500-8000 37 5-30 4300 90
SCS-32 300-8000 66 5-30 2400 96
SCS-57 200-15000 150 5-30 1000 90
SCS-77 150-20000 380 10-80 400 90
Система обозначений
SCS 17 P 10
1 2 3 4

1. Серия: SCS – пьезокерамические динамики Sonitron
2. Размер: D, мм
3. Тип корпуса: Р – выводные, S – для поверхностного монтажа
4. Расстояние между выводами А, мм

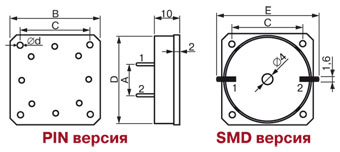

Габаритные размеры

Габаритные размеры SCS Sonitron

Тип А, мм В, мм С, мм D, мм Е, мм
SCS-17 10 18.6 15 17.6 22.5
SCS-24 17.5 25.1 19 24.1 30
SCS-32 10 33.5 26 32.4 38
SCS-57 10 57 46 54 -
SCS-77 10 77 62 74 -
Складской ассортимент
Вид Наименование Производитель Наличие Условие поставки Цена, руб с НДС Документация
SCS-17-P10, пьезодинамик 17мм Sonitron  164 шт. со склада от 100 - 227.95
от 70 - 232.97
от 40 - 237.98
от 10 - 243.00
от 1 - 300.00
SCS-24-P10, пьезодинамик 24мм Sonitron  241 шт. со склада от 100 - 255.70
от 70 - 261.13
от 40 - 266.57
от 10 - 272.00
от 1 - 330.00
SCS-32-P10, пьезодинамик 32мм Sonitron  700 шт. приход 15.02 от 100 - 316.08
от 70 - 321.72
от 40 - 327.36
от 10 - 333.00
от 1 - 350.00
SCS-32-P10 Sonitron  30 шт. 5 дней от 40 - 449.82
от 14 - 449.82
от 7 - 471.13
от 4 - 510.40
от 1 - 549.66
