Ионисторы используются в схемах резервных или автономных источников питания, а также в схемах управления электродвигателями и в автомо-
бильной электронике. Ионисторы не имеют диэлектрического слоя, заряд накапливается в поверхностном ионном слое электродов. Таким образом,
образуется «двойной электрический слой».

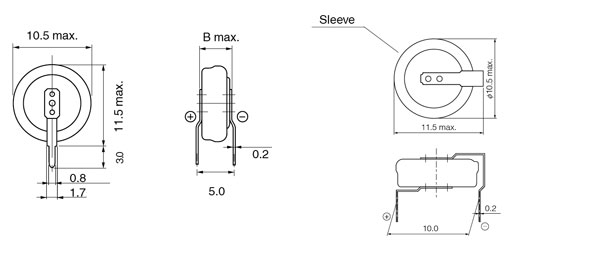

Ионисторы имеют ряд преимуществ перед традиционными устройствами — батареями, аккумуляторами и электролитическими конденсаторами: широ- кий температурный диапазон, длительный срок службы, большая емкость, низкие токи утечки и отсутствие необходимости контроля процесса зарядки. Типы корпусов: дисковые для монтажа в отверстие, «таблетки» для монтажа на плату, радиальные мощные.
| EEC | S0HD | 224 | V |
| 1 | 2 | 3 | 4 |
| Ф | D, мм | L, мм | d, мм | P, мм |
| 1.0 | 8.0 | 22.0 | 0.7 | 3.5 |
| 3.3/4.7 | 12.5 | 23.0 | 0.8 | 5.0 |
| 10 | 12.5 | 35.0 | 0.8 | 7.5 |
| 22/30 | 18.0 | 35.0 | 0.7 | 3.5 |
| 50 | 18.0 | 40.0 | 0.8 | 7.5 |
| 70 | 18.0 | 50.0 | 0.8 | 7.5 |
| Серия | Срок заряда, часы | Макс. рабочее напряжение, В | Номинальный диапазон емкости, Ф | Внутреннее сопротивление, Ом (1 кГц) | Диапазон рабочих температур, °С | Применение |
|---|---|---|---|---|---|---|
| SG (EECS5R5H) | 1000 | 5.5 | 0.47 / 1 / 1.5 | 30 | -25…70 | Питание схем памяти видео и аудио оборудования, камер, телефонов и др. |
| SD (EECS0HD) | 1000 | 5.5 | 0.022 / 0.047 / 0.1 / 0.2 / 0.33 | 150…75 | -25…70 | |
| F (EECF5R5H) | 1000 | 5.5 | 0.033 / 0.047 / 0.1 / 0.47 / 0.68 / 1 | 150…50 | -25…85 | |
| NF (EECF5R5U) | 1000 | 5.5 | 0.1 / 0.22 / 0.47 / 1 / 1.5 | 75…30 | -25…70 | |
| HW (EECHW0D) | 1000 | 2.3 | 1 - 22 | 1…0.1 | -25…70 | Схемы с питанием от солнечных батарей, портативные двигатели, UPS |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
EECS0HD473H, ионистор 0.047Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 300 - 48.42 от 210 - 48.85 от 120 - 49.27 от 30 - 49.70 от 1 - 51.00 |
|
 |
EECS0HD223V, ионистор 0.022Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 300 - 50.08 от 210 - 50.72 от 120 - 51.36 от 30 - 52.00 от 1 - 57.00 |
|
 |
EECS0HD224V, ионистор 0.22Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 300 - 56.43 от 210 - 61.72 от 120 - 67.01 от 30 - 72.30 от 1 - 88.00 |
|
 |
EECS0HD104H, ионистор 0.1Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 150 - 57.35 от 105 - 61.43 от 60 - 65.52 от 15 - 69.60 от 1 - 91.00 |
|
 |
EECS0HD334HN, ионистор 0,33Fx5,5V -40+85C серия RG радиальн.выв(Panasonic) | Panasonic | под заказ | под заказ |
от 100 - 67.41 от 70 - 69.67 от 40 - 71.94 от 10 - 74.20 от 1 - 83.00 |
|
 |
EECS0HD224H, ионистор 0.22Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 200 - 67.73 от 140 - 71.75 от 80 - 75.78 от 20 - 79.80 от 1 - 94.00 |
|
 |
EECS0HD223H, ионистор 0.022Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 150 - 73.17 от 105 - 79.28 от 60 - 85.39 от 15 - 91.50 от 1 - 120.00 |
|
 |
EECS0HD473V, ионистор 0.047Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 150 - 80.15 от 105 - 88.43 от 60 - 96.72 от 15 - 105.00 от 1 - 140.00 |
|
 |
EECS0HD334H, ионистор 0.33Fx5.5V -25+70Cсерия SD табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 200 - 385.00 от 140 - 388.33 от 80 - 391.67 от 20 - 395.00 от 1 - 440.00 |
