Ионисторы используются в схемах резервных или автономных источников питания, а также в схемах управления электродвигателями и в автомо-
бильной электронике. Ионисторы не имеют диэлектрического слоя, заряд накапливается в поверхностном ионном слое электродов. Таким образом,
образуется «двойной электрический слой».
Ионисторы имеют ряд преимуществ перед традиционными устройствами — батареями, аккумуляторами и электролитическими конденсаторами: широ- кий температурный диапазон, длительный срок службы, большая емкость, низкие токи утечки и отсутствие необходимости контроля процесса зарядки. Типы корпусов: дисковые для монтажа в отверстие, «таблетки» для монтажа на плату, радиальные мощные.
| EEC | S0HD | 224 | V |
| 1 | 2 | 3 | 4 |
| Ф | D, мм | L, мм | d, мм | P, мм |
| 1.0 | 8.0 | 22.0 | 0.7 | 3.5 |
| 3.3/4.7 | 12.5 | 23.0 | 0.8 | 5.0 |
| 10 | 12.5 | 35.0 | 0.8 | 7.5 |
| 22/30 | 18.0 | 35.0 | 0.7 | 3.5 |
| 50 | 18.0 | 40.0 | 0.8 | 7.5 |
| 70 | 18.0 | 50.0 | 0.8 | 7.5 |
| Серия | Срок заряда, часы | Макс. рабочее напряжение, В | Номинальный диапазон емкости, Ф | Внутреннее сопротивление, Ом (1 кГц) | Диапазон рабочих температур, °С | Применение |
|---|---|---|---|---|---|---|

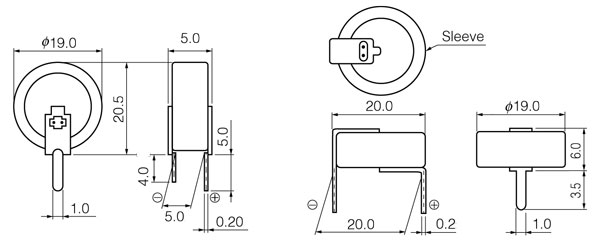

| SG (EECS5R5H) | 1000 | 5.5 | 0.47 / 1 / 1.5 | 30 | -25…70 | Питание схем памяти видео и аудио оборудования, камер, телефонов и др. |
| SD (EECS0HD) | 1000 | 5.5 | 0.022 / 0.047 / 0.1 / 0.2 / 0.33 | 150…75 | -25…70 | |
| F (EECF5R5H) | 1000 | 5.5 | 0.033 / 0.047 / 0.1 / 0.47 / 0.68 / 1 | 150…50 | -25…85 | |
| NF (EECF5R5U) | 1000 | 5.5 | 0.1 / 0.22 / 0.47 / 1 / 1.5 | 75…30 | -25…70 | |
| HW (EECHW0D) | 1000 | 2.3 | 1 - 22 | 1…0.1 | -25…70 | Схемы с питанием от солнечных батарей, портативные двигатели, UPS |
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
EECS5R5H474, ионистор 0,47Fx5,5V -25+70Cсерия SG табл.тип(Panasonic) | Panasonic | под заказ | под заказ |
от 50 - 290.19 от 35 - 296.79 от 20 - 303.40 от 5 - 310.00 от 1 - 410.00 |
|
 |
EECS5R5H105, ионистор 1.0Ф 5.5В -25+70C серия SG таблеточный тип | Panasonic | под заказ | под заказ |
от 100 - 303.66 от 70 - 334.11 от 40 - 364.55 от 10 - 395.00 от 1 - 440.00 |
